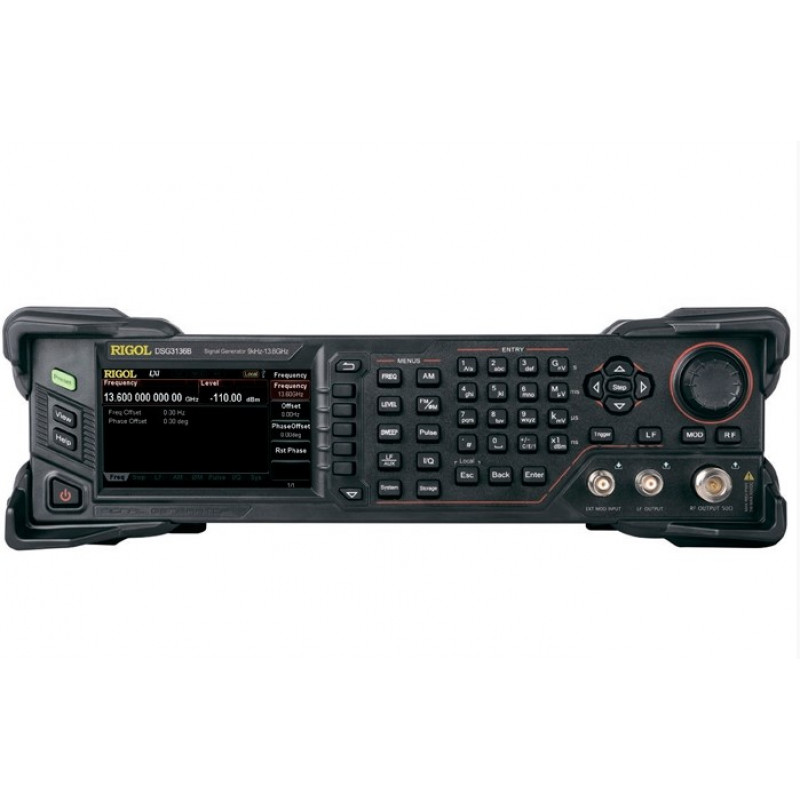

DSG3136B
- Производитель:
- 1
- Диапазон частот от 9 кГц до 13,6 ГГц
- Разрешение 0,01 Гц
- Скорость установки <10 мс (тип.)
- Внутренний источник опорной частоты
- Частота опорного генератора 10 МГц
- Точность калибровки ≤ 0,1 ppm
- ≤ 10 ppb (с опцией OCXO-B08)
- Температурная стабильность, 25°С (диапазон от 0°С до 50°С) <1 ppm
- <5 ppb (с опцией OCXO-B08)
- Скорость старения <1 ppm/год
- <30 ppb/год (с опцией OCXO-B08)
- Выход внутреннего опорного генератора Частота 10 МГц
- Уровень от +5 дБ до +10 дБ
- Вход для внешнего опорного генератора Частота 10 МГц
- Уровень от 0 дБ до +10 дБ
- Максимальная девиация ±5 ppm
- Свипирование по частоте
- Режимы работы пошаговый (шаги частоты с равным или логарифмическим интервалом); по списку (список с произвольным частотным шагом)
- Режим одиночный, непрерывный
- Диапазон полный частотный диапазон
- Форма треугольник, пила
- Шаг изменения линейный, логарифмический
- Количество точек пошаговый: от 2 до 65535
- по списку: от 1 до 6001
- Время экспозиции от 20 мс до 100 с
- Запуск Авто, ручной, внешний, по шине (USB, LAN)
- Параметры спектра генерируемых сигналов
- Гармонические искажения Непрерывный режим
- 2 МГц < f ≤ 6,5 ГГц, уровень ≤+13 дБм < -30 дБн
- 6,5 ГГц < f ≤ 12 ГГц, уровень ≤+10 дБм < -30 дБн
- 12 ГГц < f ≤ 13,6 ГГц, уровень ≤+2 дБм < -30 дБн
- Субгармонические искажения (непрерывный режим) 3,6 ГГц < f ≤13,6 ГГц < -60 дБн
- Негармонические искажения (непрерывный режим, уровень > -10дБм, отстройка >10 кГц) 100 кГц ≤ f ≤ 1,5 ГГц < -60 дБн
- 1,5 ГГц < f ≤ 3,6 ГГц < -54 дБн
- 3,6 ГГц < f ≤ 6,5 ГГц < -48 дБн
- 6,5 ГГц < f ≤ 13,6 ГГц < -42 дБн
- Собственный фазовый шум SSB (непрерывный режим, измер. Полоса 1 Гц, отстройка от несущей 20 кГц) f = 1 ГГц < -110 дБн/Г
- f = 6,5 ГГц < -98 дБн/Гц
- f = 13,6 ГГц < -92 дБн/Гц
- Общие искажения (непрерывный режим, СКЗ f= 1 ГГц) от 0,3 кГц до 3 кГц < 10 Гц СКЗ
- от 0,03 кГц до 20 кГц < 50 Гц СКЗ
- Выходной уровень нормированное устанавливаемое
- Максимальный выходной уровень 9 кГц ≤ f ≤ 100 кГц +5 дБм
- 100 кГц ≤ f ≤1 МГц +10 дБм +15 дБм
- 1 МГц < f ≤ 200 МГц +13 дБм +20 дБм
- 200 МГц < f ≤3,6 ГГц +13 дБм +27 дБм
- 3,6 ГГц < f ≤6,5 ГГц +13 дБм +20 дБм
- 6,5 ГГц < f ≤12 ГГц +10 дБм +15 дБм
- 12 ГГц < f ≤13,6 ГГц +2 дБм +10 дБм
- Минимальный выходной уровень 9 кГц ≤ f <100 кГц -130 дБм
- 100 кГц ≤ f ≤ 3,6 ГГц -110 дБм -130 дБм
- 3,6 ГГц < f ≤ 6,5 ГГц -110 дБм -130 дБм
- 6,5 ГГц < f ≤9 ГГц -110 дБм -130 дБм
- 9 ГГц < f ≤13,6 ГГц -90 дБм -110 дБм
- Разрешение 0.01 дБ
- Абсолютная неопределенность уровня
- Неопределенность уровня от -60 до +13 дБм от -90 до -60 дБм от -110 до -90 дБм
- 9 кГц ≤ f < 100 кГц ≤0,7 дБ (тип.) ≤0,7 дБ (тип.) ≤0,7 дБ (тип.)
- 100 кГц ≤ f ≤ 200 МГц ≤0,7 дБ ≤0,9 дБ ≤1,1дБ
- 200 МГц < f ≤ 3,6 ГГц ≤0,7 дБ ≤0,9 дБ ≤1,1дБ
- 3,6 ГГц < f ≤ 6,5 ГГц ≤0,9 дБ ≤1,1 дБ ≤1,3 дБ
- 6,5 ГГц < f ≤9 ГГц ≤1,1 дБ ≤1,3 дБ ≤1,5 дБ
- 9 ГГц < f ≤12 ГГц ≤1,3 дБ ≤1,5 дБ
- 12 ГГц < f ≤13,6 ГГц ≤1,5 дБ ≤1,8 дБ
- КСВН (от 1 МГц до 13,6 ГГц) <1.8 (тип.)
- Установка уровня
- Время установки ≤5 мс (тип.) (частота фикс. температурный диапазон от 20°С до 30°С)
- Максимальная отраженная мощность
- Максимальное напряжение DC 50 В
- Максимальная мощность 1 Вт (от 1 МГц до 13,6 ГГц)
- Свипирование по амплитуде
- Режимы работы пошаговый (шаги амплитуды с равным интервалом); по списку (список с произвольным шагом)
- Режим одиночный, непрерывный
- Диапазон полный динамический диапазон
- Форма треугольник, пила
- Шаг изменения линейный
- Количество точек пошаговый: от 2 до 65535
- по списку: от 1 до 6001
- Время экспозиции от 20 мс до 100 с
- Запуск Авто, ручной, внешний, по шине (USB, LAN)
- Внутренний модулирующий НЧ-генератор
- Форма сигнала синус, меандр
- Диапазон частот синус, свипирование по синусу от DC до 200 кГц
- меандр от DC до 20 кГц
- Разрешение по частоте 0,01 Гц
- Выходное напряжение Амплитуда в AC - режиме от 0 до 3 ВПИК
- Амплитуда в DC - режиме от -3 до 3 В
- Разрешение по амплитуде 2 мВ
- Амплитудная модуляция
- Диапазон частот несущей ≤ 3,6 ГГц
- Источник внутренний, внешний
- Глубина от 0 % до 100 %
- Разрешение 0,1 %
- Точность fмод=1 кГц < 4 % от установленного значения + 1 %
- Искажения (fмод = 1 кГц, глубина <30%, уровень=0 дБм) <3 % (тип.)
- Неравномерность АЧХ (m<80% от DC/10 Гц до 100 кГц) <3 дБ (ном.)
- Частотная модуляция
- Диапазон частот несущей ≤ 3,6 ГГц
- Источник внутренний, внешний
- Max девиация Диапазон N × 1 МГц (ном.)
- Разрешение <0,1 % девиации или 1 Гц, что больше
- Точность (fмод=1 кГц, внутренний источник модуляции) <2 % от установленного значения + 20 Гц
- Искажения (fмод=1 кГц, девиация =диапазон Nx50 кГц) <2 % (тип.)
- Неравномерность АЧХ (от DC/10 Гц до 100 кГц) <3 дБ (ном.)
- Фазовая модуляция
- Диапазон частот несущей ≤ 3,6 ГГц
- Источник внутренний, внешний
- Max девиация Диапазон N x 5 рад (ном.)
- Разрешение <0,1 % девиации или 0.01 рад, что больше
- Точность (fмод=1 кГц, внутренний источник модуляции) <1 % установленного значения + 0,1 рад
- Искажения (fмод=1 кГц, девиация =диапазон N x 5 рад) <1 % (тип.)
- Неравномерность АЧХ (от DC/10 Гц до 100 кГц) <3 дБ (ном.)
- Импульсная модуляция (опция DSG3000B-PUG)
- Диапазон частот несущей ≤ 3,6 ГГц
- Источник внутренний, внешний
- Коэффициент вкл/выкл >70 дБ (100 кГц ≤ f ≤ 3,6 ГГц)
- Время нарастания/спада (10% / 90%) <50 нс
- Частота следования импульсов От DC до 1 МГц
- Импульсный генератор (опция DSG3000B-PUG)
- Режим работы одиночный импульс
- Период Диапазон от 40 нс 170 с Разрешение 10 нс
- Длительность Диапазон от 10 нс (170 с – 10 нс) Разрешение 10 нс
- Задержка запуска Диапазон от 10 нс 170 с Разрешение 10 нс
- Режим запуска Авто, внешний запуск, внешний стробирующий импульс, ручной, по шине (USB, LAN)
- Генератор импульсных последовательностей (опция DSG3000-PUG)
- Количество импульсов от 1 до 2047
- Длительность импульсов от 20 нс до 170 с
- Повторение от 1 до 256
- ВХОДЫ И ВЫХОДЫ
- Передняя панель
- РЧ-выход Импеданс 50 Ом
- Разъем N (розетка)
- Вход внешней модуляции Импеданс 100 кОм / 600 Ом / 50 Ом
- Связь AC/DC
- Чувствительность 1 В (размах) для указанной глубине модуляции или отклонении (ном.)
- Разъем BNC (розетка)
- Внутренний модулирующий НЧ-генератор Импеданс 50 Ом
- Разъем BNC (розетка)
- Задняя панель
- Вход внешнего запуска Импеданс 1 кОм (ном.)
- Разъем BNC (розетка)
- Уровень запуска 3,3 В TTL
- Выход сигнала достоверности Выходное напряжение 0 В / 3,3 В (ном.)
- Разъем BNC (розетка)
- Вход или выход импульса Импеданс 50 Ом
- Входное/выходное напряжение 0 В / 3,3 В (ном.)
- Вход для внешнего опорного генератора (10 МГц) Импеданс 50 Ом
- Разъем BNC (розетка)
- Выход опорного генератора (10 МГц) Импеданс 50 Ом
- Разъем BNC (розетка)
- Общие характеристики
- Тип дисплея Цветной 4,3’ TFT экран с разрешением 480 × 272
- Мощность потребления 100 Вт макс.
- Питание 220 В ,50 Гц
- Интерфейсы связи USB host, USB device, LAN
- Рабочий диапазон температур от 0 °C до 50 °C
- Габариты 364 х 112 х 420 мм
- Вес 8,03 кг
