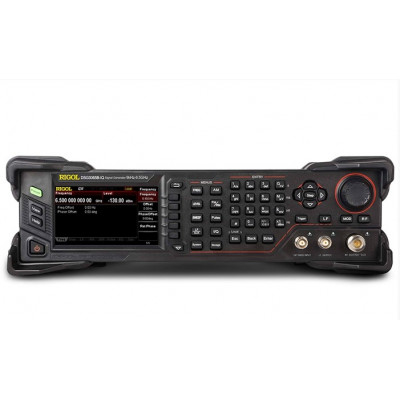

DSG3065B-IQ

Производитель:
RIGOL
1

Цену уточняйте

Есть в наличии

Количество:

Купить в 1 клик

Гарантия

на всё 100%

Доставка

по всей России

Профессиональная

консультация

Диапазон частот от 9 кГц до 6,5 ГГц
Диапазон частот сигналов с цифровой модуляцией от 50 МГц до 6,5 ГГц
Разрешение 0,01 Гц
Скорость установки <10 мс (тип.)
Фазовый сдвиг настраиваемый, с шагом 0,01°
Внутренний источник опорной частоты
Частота опорного генератора 10 МГц
Точность калибровки ≤ 0,1 ppm;
≤ 10 ppb (с опцией OCXO-B08)
Температурная стабильность, 25°С (диапазон от 0°С до 50°С) <1 ppm;
<5 ppb (с опцией OCXO-B08)
Скорость старения <1 ppm/год;
<30 ppb/год (с опцией OCXO-B08)
Выход внутреннего опорного генератора Частота 10 МГц
Уровень от +5 дБ до +10 дБ
Вход для внешнего опорного генератора Частота 10 МГц
Уровень от 0 дБ до +10 дБ
Максимальная девиация ±5 ppm
Свипирование по частоте
Режимы работы пошаговый (шаги частоты с равным или логарифмическим интервалом);
по списку (список с произвольным частотным шагом)
Режим одиночный, непрерывный
Диапазон полный частотный диапазон
Форма треугольник, пила
Шаг изменения линейный, логарифмический
Количество точек пошаговый: от 2 до 65535;
по списку: от 1 до 6001
Время экспозиции от 20 мс до 100 с
Запуск Авто, ручной, внешний, по шине (USB, LAN)
Параметры спектра генерируемых сигналов
Гармонические искажения < -30 дБн, (непрерывный режим, 2 МГц < f ≤ 6,5 ГГц, уровень ≤+13 дБм)
Субгармонические искажения (непрерывный режим) 3,6 ГГц < f ≤ 6,5 ГГц < -60 дБн
Негармонические искажения (непрерывный режим, уровень > -10 дБм, отстройка >10 кГц) 100 кГц ≤ f ≤ 1,5 ГГц < -60 дБн
1,5 ГГц < f ≤ 3,6 ГГц < -54 дБн
3,6 ГГц < f ≤ 6,5 ГГц < -48 дБн
Собственный фазовый шум SSB (непрерывный режим, измер. Полоса 1 Гц, отстройка от несущей 20 кГц) f = 1 ГГц < -110 дБн/Гц (тип.)
f = 6,5 ГГц < -98 дБн/Гц
Общие искажения (непрерывный режим, СКЗ f= 1 ГГц) от 0,3 кГц до 3 кГц < 10 Гц СКЗ
от 0,03 кГц до 20 кГц < 50 Гц СКЗ
Выходной уровень нормированное устанавливаемое
Максимальный выходной уровень 9 кГц ≤ f ≤ 100 кГц +5 дБм
100 кГц ≤ f ≤1 МГц +10 дБм +15 дБм
1 МГц < f ≤ 200 МГц +13 дБм +20 дБм
200 МГц < f ≤3,6 ГГц +13 дБм +27 дБм
3,6 ГГц < f ≤6,5 ГГц +13 дБм +20 дБм
Минимальный выходной уровень 9 кГц ≤ f <100 кГц -130 дБм
100 кГц ≤ f ≤ 3,6 ГГц -110 дБм -130 дБм
3,6 ГГц < f ≤ 6,5 ГГц -110 дБм -130 дБм
Разрешение 0.01 дБ
Абсолютная неопределенность уровня
Неопределенность уровня от -60 до +13 дБм от -90 до -60 дБм от -110 до -90 дБм
9 кГц ≤ f < 100 кГц ≤0,7 дБ (тип.) ≤0,7 дБ (тип.) ≤0,7 дБ (тип.)
100 кГц ≤ f ≤ 200 МГц ≤0,7 дБ ≤0,9 дБ ≤1,1дБ
200 МГц < f ≤ 3,6 ГГц ≤0,7 дБ ≤0,9 дБ ≤1,1дБ
3,6 ГГц < f ≤ 6,5 ГГц ≤0,9 дБ ≤1,1 дБ ≤1,3 дБ
КСВН (от 1 МГц до 6,5 ГГц) <1.8 (тип.)
Установка уровня
Время установки ≤5 мс (тип.) (частота фикс. температурный диапазон от 20°С до 30°С)
Максимальная отраженная мощность
Максимальное напряжение DC 50 В
Максимальная мощность 1 Вт (от 1 МГц до 13,6 ГГц)
Свипирование по амплитуде
Режимы работы пошаговый (шаги амплитуды с равным интервалом);
по списку (список с произвольным шагом)
Режим одиночный, непрерывный
Диапазон полный динамический диапазон
Форма треугольник, пила
Шаг изменения линейный
Количество точек пошаговый: от 2 до 65535;
по списку: от 1 до 6001
Время экспозиции от 20 мс до 100 с
Запуск Авто, ручной, внешний, по шине (USB, LAN)
Внутренний модулирующий НЧ-генератор
Форма сигнала синус, меандр
Диапазон частот синус, свипирование по синусу от DC до 200 кГц
меандр от DC до 20 кГц
Разрешение по частоте 0.01 Гц
Выходное напряжение Амплитуда в AC - режиме от 0 до 3 ВПИК
Амплитуда в DC - режиме от -3 до 3 В
Разрешение по амплитуде 2 мВ
Амплитудная модуляция
Диапазон частот несущей ≤ 3,6 ГГц
Источник внутренний, внешний
Глубина от 0 % до 100 %
Разрешение 0,1 %
Точность fмод=1 кГц < 4 % от установленного значения + 1 %
Искажения (fмод = 1 кГц, глубина <30%, уровень=0 дБм) <3 % (тип.)
Неравномерность АЧХ (m<80% от DC/10 Гц до 100 кГц) <3 дБ (ном.)
Частотная модуляция
Диапазон частот несущей ≤ 3,6 ГГц
Источник внутренний, внешний
Максимальная девиация N × 1 МГц (ном.)
Разрешение <0,1 % девиации или 1 Гц, что больше
Точность (fмод=1 кГц, внутренний источник модуляции) <2 % от установленного значения + 20 Гц
Искажения (fмод=1 кГц, девиация = Nx50 кГц) <2 % (тип.)
Неравномерность АЧХ (от DC/10 Гц до 100 кГц) <3 дБ (ном.)
Фазовая модуляция
Диапазон частот несущей ≤ 3,6 ГГц
Источник внутренний, внешний
Максимальная девиация N x 5 рад (ном.)
Разрешение <0,1 % девиации или 0.01 рад, что больше
Точность (fмод=1 кГц, внутренний источник модуляции) <1 % установленного значения + 0,1 рад
Искажения (fмод=1 кГц, девиация = N x 5 рад) <1 % (тип.)
Неравномерность АЧХ (от DC/10 Гц до 100 кГц) <3 дБ (ном.)
Импульсная модуляция (опция DSG3000B-PUG)
Диапазон частот несущей ≤ 3,6 ГГц
Источник внутренний, внешний
Коэффициент вкл/выкл >70 дБ (100 кГц ≤ f ≤ 6,5 ГГц)
Время нарастания/спада (10% / 90%) <50 нс
Частота следования импульсов От DC до 1 МГц
Импульсный генератор (опция DSG3000B-PUG)
Режим работы одиночный импульс
Период Диапазон от 40 нс 170 с;
Разрешение 10 нс
Длительность Диапазон от 10 нс (170 с – 10 нс);
Разрешение 10 нс
Задержка запуска Диапазон от 10 нс 170 с;
Разрешение 10 нс
Режим запуска Авто, внешний запуск, внешний стробирующий импульс, ручной, по шине (USB, LAN)
Генератор импульсных последовательностей (опция DSG3000-PUG)
Количество импульсов от 1 до 2047
Длительность импульсов от 20 нс до 170 с
Повторение от 1 до 256
I/Q модулятор
Диапазон частот несущей от 50 МГц до 6,5 ГГц
Источник внутренний, внешний
Полоса частот РЧ Внешняя модуляция
Основная полоса (I или Q) ≤ 60 MГц (ном.)
РЧ (I+Q) ≤ 120MГц (ном.)
Внутренняя модуляция
Основная полоса (I или Q) ≤ 30MГц (ном.)
РЧ (I+Q) ≤ 60MГц (ном.)
Подавление несущей Несущая в диапазоне 50 МГц ≤ f ≤ 6 ГГц ≥40 дБн (тип.)
Подавление боковых полос Модуляция с полосой ≤ 10 МГц, несущая в диапазоне 50 МГц ≤ f ≤ 6ГГц ≥40 дБн (тип.)
Внешний I / Q вход КСВН <1,5
Внутренняя модуляция
Вектор ошибок (EMV) 16QAM, косинусный фильтр (а = 0.22), 4 Мвыборок/с
уровень ≤ +4дБм ≤ 2% СКЗ (тип.
QPSK, косинусный фильтр (а = 0.22), 4 Мвыборок/с
уровень ≤ +4дБм ≤ 2% СКЗ (тип.)
Внешняя модуляция
Вектор ошибок (EMV) CDMA2000/1xEV-D0, 1.2288 Mcps, частота от 800 до 900 MГц, от 1800 до 1900 MГц, уровень ≤ +4 дБм ≤ 2% СКЗ (тип.)
Относительный уровень мощности в соседнем канале (ACPR) ≥ 70 дБ
I/Q генератор
Выходной импеданс 50 Ом (ном.)
Выходное напряжение Диапазон от 0,02 ВПИК до 1,5 ВПИК
Разрешение 1 мВ
Отклик по частоте отн.1 МГц ≤ 10MГц < 0,5 дБ (ном.)
≤ 30MГц < 1 дБ (ном.)
I/Q нестабильность Амплитуда ≤ 10MГц < 0,1 дБ (ном.)
Нелинейность фазы ≤ 30MГц < 0,2 дБ (ном.)
Амплитуда ≤ 10MГц 200 пс (ном.)
Нелинейность фазы ≤ 30MГц 500 пс (ном.)
Динамический диапазон, свободный от паразитных составляющих (SFDR) Синус ≤ 30MГц > 50 дБ (ном.)
Память Длина записи От 1 до 16 Мвыборок за шаг
Разрешение 14 бит
Время загрузки 1 МВыборки < 10 с (ном.)
Энергонезависимая память 96 МБ (ном.)
Частота дискретизации Диапазон От 1 кГц до 50 МГц
Разрешение 0,01 Гц
Запуск Запуск Авто, внешний запуск, ручной, по шине (USB, LAN)
Режимы работы Повтор, авто, автоповтор, одиночный
Задержка внешнего запуска
