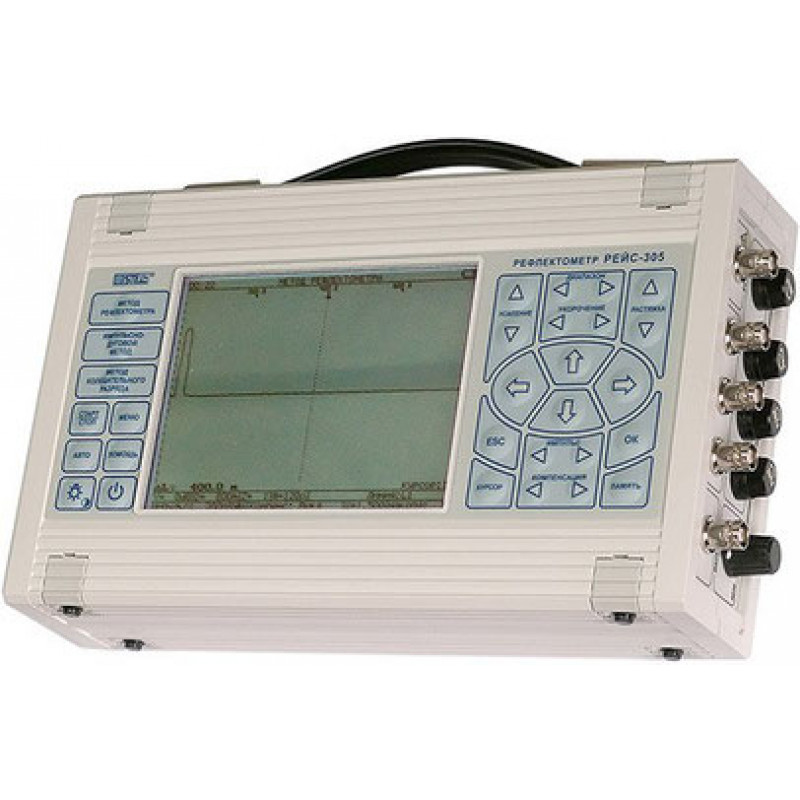

РЕЙС-305

Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5):

200, 400, 800, 1600, 3200, 6400, 12800, 25600, 51200 м

Коэффициент укорочения:

установка или измерение в пределах 1,000...7,000
 имеется встроенная таблица коэффициентов укорочения

Зондирующие сигналы:

импульс 7 В...25 В, длительность 12,5 нс...30 мкс

Выходное сопротивление:

25...1000 Ом, с отображением величины на экране

Инструментальная погрешность измерения расстояния:

не более 0,2 %

Система отсчета:

при помощи двух вертикальных курсоров: нулевого и измерительного

Режимы измерения:

Нормальный - считывание и отображение текущей рефлектограммы одного из входов: вход L1, вход L2, вход L3;
Сравнение - наложение двух рефлектограмм: вход-вход, вход-память или память-память
Разность - Отображение разности двух рефлектограмм: вход-вход, вход-память или память-память
Связь – Отображение рефлектограмм при зондировании по выходу L1 и приеме по входам L2 или L3 (L1-L2, L1-L3)

Растяжка:

Возможность растяжки участка рефлектограммы вокруг измерительного или нулевого курсора в 2, 4, 8, 16, 32, 64, 128, 256, и т.д. раза (в зависимости от диапазона измерения).

Память:

Возможность запоминания рефлектограмм со всеми параметрами прибора. Время хранения информации при выключенном питании: не менее 10 лет.

Отстройка от аддитивных помех и шумов:

Усреднение посредством цифрового накопления.

Отстройка от синхронных помех:

- при считывании рефлектограмм - за счет использования режимов сравнения и разности рефлектограмм исправных и неисправных линий (жил кабеля).

- при цифровой обработке рефлектограмм из памяти - за счет использования режимов сравнения и разности рефлектограмм линии из памяти и рефлектограмм неисправных линий (жил кабеля)

Отображение информации:

Рефлектограммы и результаты цифровой обработки отображаются в графическом виде.
Режимы работы, параметры, информация - в алфавитно-цифровом и символьном виде.

Экран:

Встроенный, на основе ЖК-монитора с размером 115х90мм и количеством точек 320х240, с подсветкой

Питание:

Встроенные аккумуляторы. Сеть переменного тока напряжением 85...265 В, 47...63 Гц. Бортовая сеть автомобиля 11...15 В.

Условия эксплуатации:

По ГОСТ 22261-94, диапазон рабочих температур: -10 ... +55° С

Габаритные размеры:

275 х 160 х 65 мм

Масса:

Не более 2 кг, с учетом встроенных аккумуляторов

Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5):

200, 400, 800, 1600, 3200, 6400, 12800, 25600, 51200 м

Максимальная амплитуда входных сигналов:

50 В

Входное сопротивление по волновому входу:

2 кОм

Инструментальная погрешность измерения расстояния:

не более 0,2 %

Способы запуска запоминающего устройства:

• Ждущий - от входного сигнала, после нажатия кнопки старта.

• Автоматический – периодический запуск с периодом, зависящим от диапазона измеряемых расстояний.

Частота дискретизации:

160 МГц

Подключение к линии (при методе колебательного разряда):

Через присоединительное устройство по напряжению или по току.
