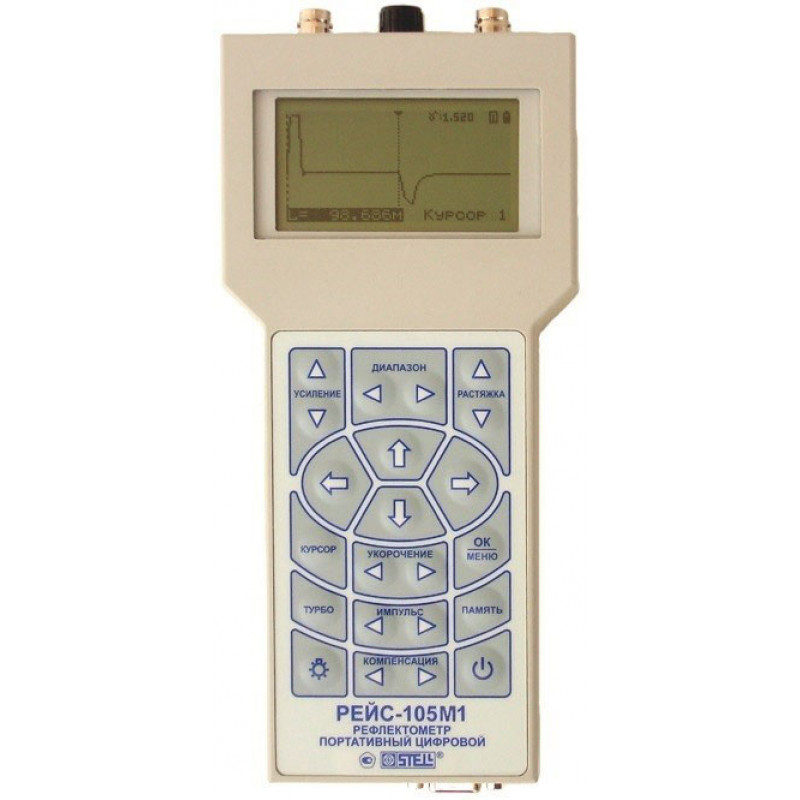

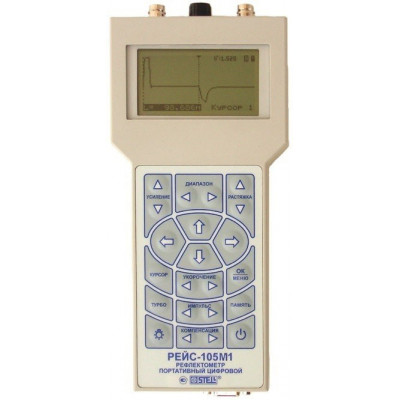

РЕЙС-105М1

Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5):

12.5, 25, 50, 100, 200, 400, 800, 1600, 3200, 6400, 12800, 25600м.

Возможность автоматической установки диапазона по длине линии (автопоиск конца линии, места обрыва или короткого замыкания).

Коэффициент укорочения:

Установка или измерение в пределах 1,00...7,00
Имеется встроенная таблица - до 64 коэффициентов укорочений линий
Возможность записи и сохранения в памяти коэффициентов укорочений, имеющихся или измеренных потребителем

Зондирующие сигналы:

Импульс амплитудой 4…20 В, длительностью 8 нс...15 мкс (дискрет 4 нс)
Автоматическая или ручная установка длительности

Выходное сопротивление:

30...450 Ом, плавно регулируемое

Перекрываемое затухание:

60 дБ

Инструментальная погрешность измерения расстояния:

не более 0,2 %

Разрешающая способность:

не хуже 2 см !!!

Система управления прибором:

уникальная система прямого управления параметрами прибора - для упрощения и ускорения измерений более чем в два раза по сравнению с рефлектометрами других фирм

Система отсчета:

при помощи двух вертикальных курсоров: нулевого и измерительного

Режимы измерения:

Нормальный - считывание и отображение текущей рефлектограммы по любому из двух входов;

Сравнение - наложение двух рефлектограмм (линия-линия, линия-память, память-память);

Разность - вычитание рефлектограмм;

Связь - Отображение рефлектограммы с входа 2 при зондировании по входу 1

Растяжка:

Возможность растяжки участка рефлектограммы вокруг измерительного или нулевого курсора в 2, 4, 8, 16, ... 131072 раза

Память:

Возможность запоминания более 200 рефлектограмм. 2 режима запоминания

Время хранения информации во внутренней памяти:

не менее 10 лет

Борьба с помехами и шумами:

Отстройка от аддитивных помех и шумов за счет усреднения (1...255 раз).
Отстройка от синхронных помех

Отображение информации:

Рефлектограммы и результаты обработки отображаются в графическом виде

Режимы, параметры и информация - в алфавитно-цифровом и символьном виде

Дисплей:

Встроенный, на основе ЖК панели 128х64 точки, высокая контрастность, в том числе при ярком солнечном свете, подсветка для работы в темноте

Калибровка:

Автоматическая

Питание:

Сеть переменного тока 85...265 В, 47...400 Гц. Встроенные аккумуляторы.

Энергопотребление:

не более 2,5 Вт

Условия эксплуатации:

Диапазон рабочих температур: -10° С... +50° С

Габаритные размеры:

106 х 224 х 40 мм

Масса:

Не более 0,75 кг (со встроенными аккумуляторами)
