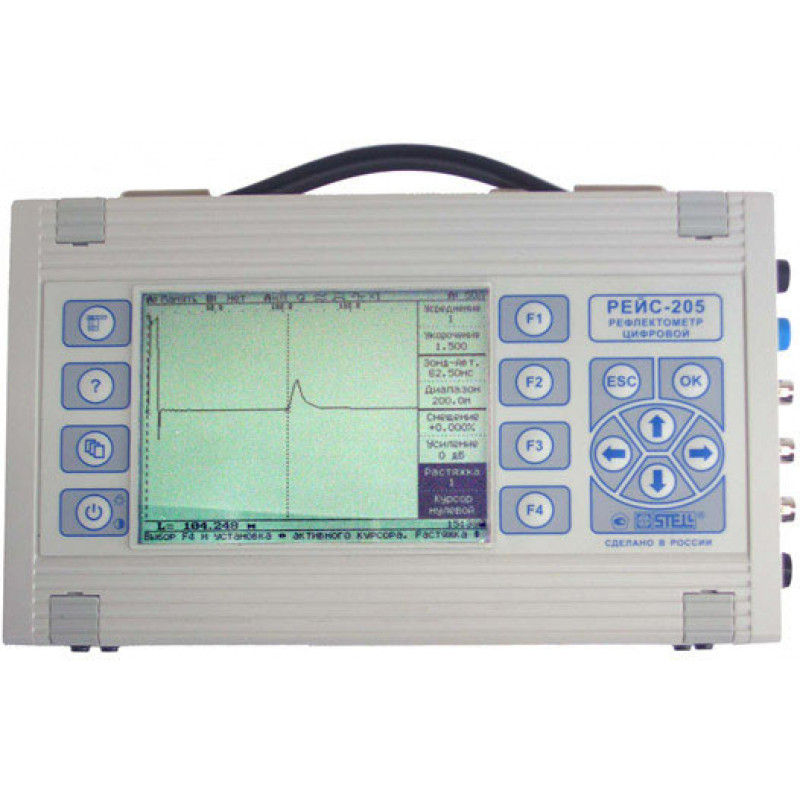

РЕЙС-205

Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5):

12.5, 25, 50, 100, 200, 400, 800, 1600, 3200, ... 102400 м

Коэффициент укорочения:

установка или измерение в пределах 1,000...7,000

имеется встроенная таблица коэффициентов укорочения

Зондирующие сигналы:

импульс 7 В (25 В), длительность 10 нс...30 мкс

Выходное сопротивление:

30...420 Ом, с отображением величины на экране

Перекрываемое затухание:

не менее 80 дБ

Инструментальная погрешность измерения расстояния:

не более 0,2 % , а на диапазонах более 800 метров - не более 0,1%

Разрешающая способность по расстоянию при укорочении 1,5:

не хуже 3 мм (только в нашем рефлектометре)!!!

Система отсчета:

при помощи двух вертикальных курсоров: нулевого и измерительного

Режимы измерения:

Нормальный - считывание и отображение текущей рефлектограммы одного из входов: вход L1, вход L2, вход L3;

Сравнение - наложение двух рефлектограмм: вход-вход, вход-память или память-память

Разность - Отображение разности двух рефлектограмм: вход-вход, вход-память или память-память

Связь – Отображение рефлектограмм при зондировании по выходу L1 и приеме по входам L2 или L3 (L1-L2, L1-L3)

Растяжка:

Возможность растяжки участка рефлектограммы вокруг измерительного или нулевого курсора в 2, 4, 8, 16, 32, 64, 128, 256, и т.д. раза

Память:

Возможность запоминания до 500 рефлектограмм со всеми параметрами прибора

Время хранения информации во внутренней памяти:

не менее 10 лет

Отстройка от аддитивных помех и шумов:

Аналоговая фильтрация за счет подключения фильтра нижних частот

Усреднение посредством цифрового накопления

Отстройка от синхронных помех:

При считывании рефлектограмм - за счет использования режимов сравнения и разности рефлектограмм исправных и неисправных линий (жил кабеля)

При цифровой обработке рефлектограмм из памяти - за счет использования режимов сравнения и разности рефлектограмм линии из памяти и рефлектограмм неисправных линий (жил кабеля)

Отображение информации:

Рефлектограммы и результаты цифровой обработки отображаются в графическом виде

Режимы работы, параметры, информация - в алфавитно-цифровом и символьном виде

Экран:

Встроенный жидко-кристаллический экран с высокой контрастностью, специально подобранный для четкого отображения при ярком солнечном свете, размер экрана 115х90мм, количество точек 320х240, возможность включения подсветки для работы в темноте

Калибровка по расстоянию:

Автоматическая - при включении питания

Питание:

встроенные аккумуляторы

сеть переменного тока напряжением 85...265 В, 47...63 Гц

бортовая сеть автомобиля 11...15 В

Условия эксплуатации:

По ГОСТ 22261-94, диапазон рабочих температур: -10 ... +50°С

Габаритные размеры:

275 х 160 х 65

Масса:

Не более 2 кг, с учетом встроенных аккумуляторов

Измеряемый параметр

Диапазон измерения

Погрешность измерения

Сопротивление шлейфа

0,1 Ом ...20 КОм

20 … 100 КОм

0,1 %

0,2 %

Оммическая асимметрия

0,1 Ом ... 100 Ом

0,2 %

Емкость линии

1 нФ ... 3 мкФ

2 %

Сопротивление изоляции

10 кОм ... 1 ГОм

1 ГОм … 10 ГОм

10 ГОм … 50 ГОм

5 %

10 %

не нормируется

Расстояние до места повреждения (понижения изоляции, утечки)

100 км
 (при погонном сопротивлении
 100 ом/км)

0,2 … 1 % от длины кабеля
 (в зависимости от сопротивления утечки)

Отображение информации

Режимы измерения, измерительные схемы и измеренные параметры отображаются в графическом, символьном и алфавитно-цифровом виде на экране прибора

Режимы измерения:

непосредственное измерение, работа с памятью, передача и прием информации с компьютера

Внутренняя память

Запоминание и долговременное хранение: результатов измерения не менее 100 кабелей с измерительными схемами, параметров не менее 50 кабелей
