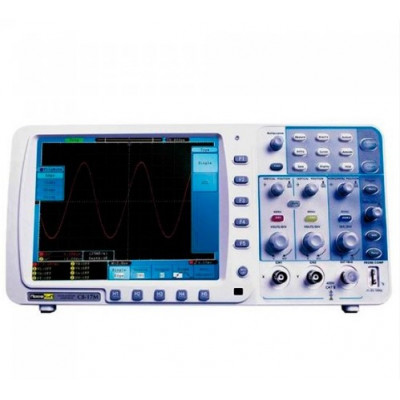

ПрофКиП С8-17М

Количество каналов 2 + 1 внешний канал синхронизации

Полоса пропускания 0 МГц … 60 МГц

Регистрация

Режим Обычный, пиковый детектор, усреднение

Частота дискретизации 0.5 выб /с …500 Мвыб /с

Частота дискретизации на канал 0.5 выб /с … 250 Мвыб /с

Вход

Вход усилителя Открытый (DC), закрытый (AC) и заземленный (GND)

Входной импеданс 1 МОм ±2% /10 пФ ±5пФ

Ослабление пробников 1х, 10х, 100х, 1000х

Максимальное входное напряжение 400 В

Ограничение полосы пропускания 20 МГц

Изолированность каналов 50 МГц: 100:1;

10 МГц: 40:1

Задержка между аналами 150 пс

Канал вертикального отклонения

АЦП 8 бит

Вертикальное отклонение 2 мВ /дел … 10 В /дел

Диапазон смещения ±1 В (2 мВ … 50 мВ);

±10 В (100 мВ … 1 В);

±100 В (2 В … 10 В)

Полоса пропускания для аналогового периодического сигнала 100 МГц

Полоса пропускания для однократного сигнала Полный диапазон

Низкочастотный предел ≥ 5 Гц (на входе, закрытый вход, -3 дБ)

Время нарастания (60 МГц) ≤ 3.5 нс (типично)

Погрешность коэффициента усиления ±3%

Погрешность коэффициента усиления (усреднения) Усреднение по 16 регистрациям: ±(3% + 0.05 дел)

Канал горизонтального отклонения

Коэффициент развертки 5 нс /дел … 100 с /дел (шаг 1-2-5)

Интерполяция sin Х /x

Глубина записи 10 млн. точек на канал

Погрешность времени выборки и времени задержки ±100 ppm

Погрешность измерения интервалов (100 МГц) Однократный сигнал: ±(время выборки + 100 ppm х измеренное значение + 0.6 нс);

усреднение > 16: ±(время выборки + 100 ppm х измеренное значение + 0.4 нс)

Измерения

Курсорные измерения ΔU, ΔT, 1 /ΔT

Автоматические измерения Размах (Uпик-пик), максимальное значение (Uмакс), минимальное значение (Uмин), уровень вершины (Top), уровень основания (Base), амплитуда (Amp), СКЗ (RMS), усреднение (Uavg), выброс (Overshot), выброс до измерения напряжения (Preshoot), частота (Frequency), период (Period), длительность фронта (Rise Time), длительность среза (Fall Time), задержка (Delay), длительность положительного импульса (+Width), длительность отрицательного импульса (-Width), коэффициент заполнения для положительных импульсов (+Duty), коэффициент заполнения для отрицательных импульсов (-Duty)

Математические операции Сложение (+), вычитание (-), умножение (*), деление (/), БПФ (FFT)

Сохранение во внутреннюю память 15 осциллограмм, 8 профилей настроек

Фигуры Лиссажу Диапазон: полный;

разность фаз: ±3°

Частота (типично) 1 кГц (прямоугольный сигнал)

Синхронизация

Диапазон внутренняя (INT): ±6 дел;

внешняя (EXT): ±600 мВ;

EXT /5: ±3 В

Погрешность (типично) Внутренняя (INT): ±0.3 дел;

внешняя (EXT): ±(40 мВ + 6% от установленного значения);

EXT /5: ±(200 мВ + 6% от установленного значения)

Блокировка уровня 100 нс … 10 с

Автоматическая установка уровня 50% (типично) Входной сигнал ≥ 50 Гц

Синхронизация по фронту Наклон: нарастающий чувствительность: 0.3 дел

Синхронизация по длительности импульса Условие запуска (положительная полярность импульса): >, <, =;

условие запуска (отрицательная полярность импульса): >, <, =;

диапазон установок: 24 нс … 10 с

Синхронизация по видеосигналу Система: NTSC, PAL, SECAM;

диапазон строк: 1 … 525 (NTSC), 1 … 625 (PAL /SECAM)

Синхронизация по скорости нарастания Условие запуска (положительная полярность импульса): >, <, =;

условие запуска (отрицательная полярность импульса): >, <, =;

диапазон установок: 24 нс … 10 с

Поочередная синхронизация CH1: фронт, длина импульса, ТВ-синхронизация, спад;

CH2: фронт, длина импульса, ТВ-синхронизация, спад

Общие характеристики

Питание 100 В … 240 В, 50 Гц /60 Гц

Батарея (опционально) 7.4 В, 8000 мА

Габаритные размеры 340 х 155 х 70 мм

Вес 1.8 кг
