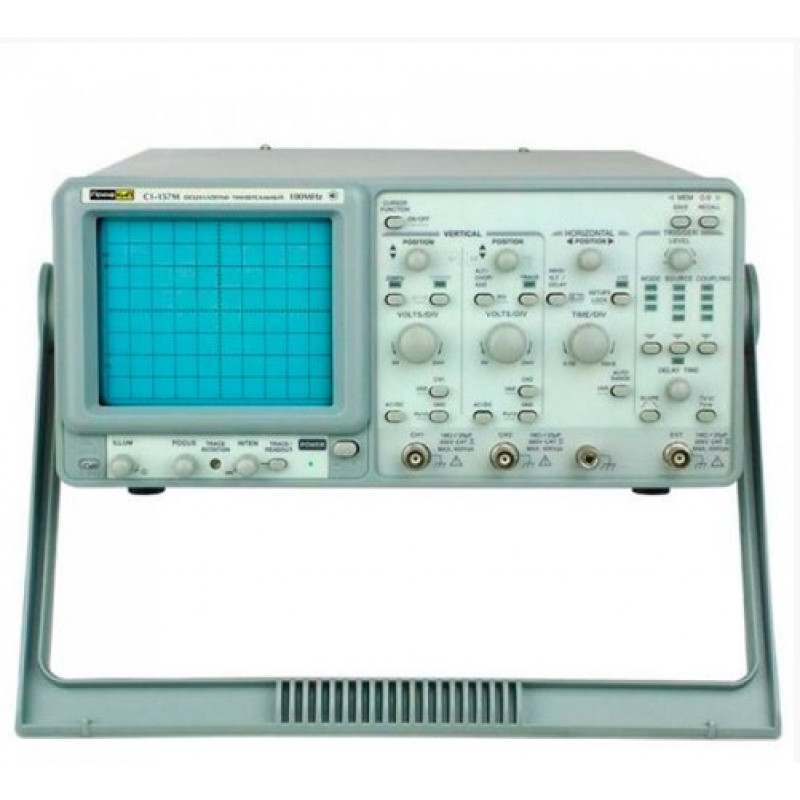

ПрофКиП С1-157М

Электронно-лучевая трубка (ЭЛТ)

Тип Прямоугольный, 6 дюймов

Экспозиционная площадь 8 х 10 дел (1 дел = 1 см)

Ускоряющее напряжение 16 кВ

Яркость Непрерывно регулируемая на передней панели

Z-вход

Чувствительность 5 В

Максимальное входное напряжение 30 В при 1 кГц

Полоса пропускания 5 МГц

Канал вертикального отклонения

Чувствительность 2 мВ /дел … 5 В /дел ±3% (11 диапазонов, шаг 1-2-5)

Полоса пропускания (-3 дБ) 0 МГц … 100 МГц;

0 МГц … 20 МГц (при 2 мВ /дел)

Время нарастания 3.5 нс;

17.5 нс (при 2 мВ /дел)

Максимальное входное напряжение 400 В при 1 кГц

Входной импеданс Открытый (DC), закрытый (АС), заземленный (GND)

Входной импеданс 1 МОм ±2% / 25 пФ

Режим работы Канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)

Канал горизонтального отклонения

Режим работы Основной (MAIN (А)), попеременно (ALT), задержка (DELAY (B))

Коэффициент развертки А (MAIN) 50 нс /дел … 0.5 с /дел, бесступенчато (UNCAL)

Коэффициент развертки B (DELAY) 50 нс /дел … 50 мс /дел

Время задержки 1 мкс … 5 с

Дрожание задержки 1:20000

Синхронизация

Режим Автоматический (AUTO), ждущий (NORM), ТВ-синхронизация (TV)

Источник синхронизации Канал 1 (CH1), канал 2 (CH2), сеть (LINE), внешний (EXT)

Вход усилителя Закрытый (AC), открытый (DC), фильтр ВЧ (HFR), фильтр НЧ (LFR)

Полярность синхронизации «+» или «-» или полярность ТВ-синхронизации

ТВ-синхронизация ТВ-строки (TV-H), ТВ-кадры (TV-V)

Чувствительность синхронизации

Режим работы AUTO NORM TV

Частота 10 Гц … 20 МГц;

20 МГц … 100 МГц DC … 20 МГц;

20 МГц … 100 МГц Синхросигнал

INT 0.35 дел;

1.5 дел 0.35 дел;

1.5 дел 1 дел

EXT 50 мВ;

150 мВ 50 мВ;

150 мВ 200 мВпик-пик

Внешний вход синхронизации

Входной импеданс 1 МОм ±3% /25 пФ ±5 пФ

Максимальное входное напряжение 300 В при 1 кГц

Режим X-Y

Режим работы Ось X: CH1, CH2, EXT;

ось Y: CH1, CH2, CH1 + CH2

Чувствительность 2 мВ /дел … 5 В /дел ±3%;

EXT: 0.1 В /дел ±5%

Частотный диапазон X-входа 500 кГц

Сдвиг фазы ≤3° (50 кГц)

Чувствительность выходного сигнала

Напряжение Примерно 25 мВ на 50 Ом

Частотный отклик ~ 10 МГц

Курсорные измерения

Курсорные измерения ΔV, ΔV%, ΔV дБ, ΔT, 1 /ΔT, ΔT%, Δθ

Разрешение 1 /100 дел

Эффективный диапазон ±3 дел (по вертикали);

±4 дел (по горизонтали)

Настройка индикации По вертикали: V /дел (CH1, CH2)б UNCAL, ALT /CHOP /ADD, INV, коэффициент щупа, AC /DC /GRN;

по горизонтали: с /дел (MTB, DTB), UNCAL, масштабирование х10, развертка с задержкой, HO;

синхронизация: источник, связь, склон, уровень, TV-V, TV-H прочее: X-Y, фиксация, сохранение /воспроизведение MEM 0-9

Специальные функции

ВРЕМЯ /ДЕЛ авто диапазон Установлен

Панель установки «сохранение /воспроизведение» 10 настроек

Панель установки фиксации Установлен

Калибратор

Форма сигнала Положительный меандр

Частота 1 кГц

Выходное напряжение 2 Впик-пик ±2%

Общие характеристики

Питание 110 В /220 В ±10%, 50 Гц /60 Гц

Габаритные размеры 310 х 150 х 455 мм

Вес 9 кг
