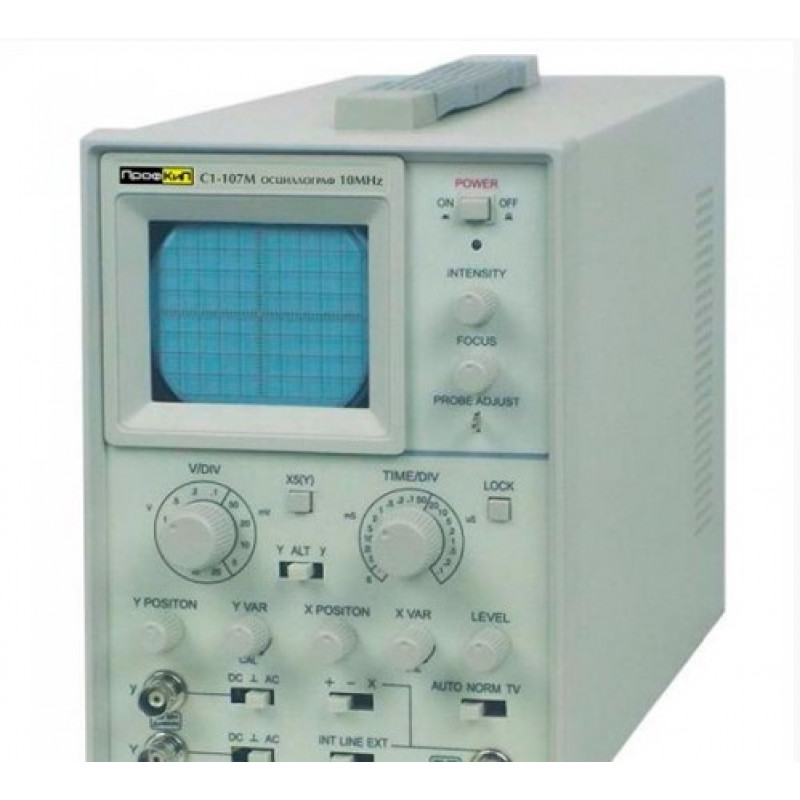

ПрофКиП С1-107М

Электронно-лучевая трубка (ЭЛТ)

Тип Круглая, 3 дюйма

Экспозиционная площадь 8 х 10 дел (1 дел = 6 мм)

Ускоряющее напряжение 1.3 кВ

Канал вертикального отклонения

Чувствительность 5 мВ /дел … 5 В /дел ±3%;

Y х5

Полоса пропускания 0 МГц … 10 МГц (открытый вход);

10 Гц … 10 МГц (закрытый вход)

Максимальное входное напряжение 400 В

Вход усилителя Открытый (DC), закрытый (АС)

Входной импеданс 1 МОм ±3% /30 пФ ±5 пФ

Регулировка коэффициента 2.5:1

Канал горизонтального отклонения

Коэффициент развертки 0.1 мкс /дел … 1 с/дел ±3%

Регулировка коэффициента 2.5:1

Синхронизация

Режим Автоматический (AUTO), ждущий (NORM), ТВ-синхронизация (TV)

Источник синхронизации Внутренний (INT), сеть (LINE), внешний (EXT)

Полярность синхронизации «+» или «-»

Чувствительность 1 дел (INT);

0.3 В (EXT);

2 дел (TV)

Внешний вход синхронизации

Входной импеданс 1 МОм ±3% /25 пФ ±5 пФ

Максимальное входное напряжение 160 В

Режим X-Y

Чувствительность 0.5 В /дел (X);

5 мВ /дел … 5 В /дел (Y)

Частотный диапазон X-входа 0 МГц … 1 МГц (DC);

10 Гц … 1 МГц (AC)

Сдвиг фазы ≤3° (50 кГц)

Калибратор

Форма сигнала Положительный меандр

Частота 1 кГц ±2%

Выходное напряжение 0,5 Впик-пик ±2%

Общие характеристики

Питание 110 В /220 В ±10%, 50 Гц /60 Гц

Габаритные размеры 140 х 196 х 290 мм

Вес 3 кг
