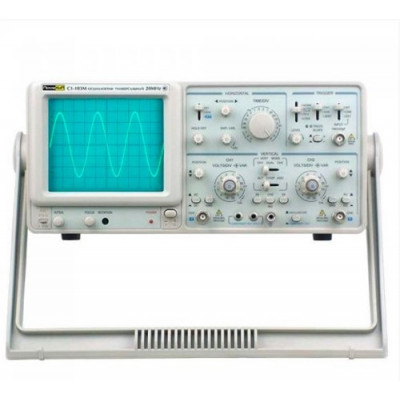

ПрофКиП С1-103М

Электронно-лучевая трубка (ЭЛТ)

Тип Прямоугольный, 6 дюймов

Экспозиционная площадь 8 х 10 дел (1 дел = 1 см)

Ускоряющее напряжение 2 кВ

Канал вертикального отклонения

Чувствительность х1: 5 мВ /дел … 20 В /дел (12 диапазонов, шаг 1-2-5);

х5: ~ 1 мВ /дел (12 диапазонов, шаг 1-2-5)

Полоса пропускания (-3 дБ) х1 0 МГц … 20 МГц (открытый вход);

10 Гц … 20 МГц (закрытый вход)

Полоса пропускания (-3 дБ) х5 0 МГц … 7 МГц (открытый вход);

10 Гц … 7 МГц (закрытый вход)

Время нарастания х1: ≤ 17.5 нс;

х5: ≤ 50 нс

Входной импеданс ~ 1 МОм ±3% /25 пФ ±5 пФ

Максимальное входное напряжение 400 В при 1 кГц

Вход усилителя Открытый (DC), закрытый (АС), заземленный (GND)

Режим работы Канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)

Канал горизонтального отклонения

Коэффициент развертки 0.2 мкс /дел … 0.5 с /дел;

~50 мс /дел при масштабировании

Точность ±3%;

±5% при масштабировании (20 нс /дел … 50 нс /дел некалиброванное)

Масштабирование развертки х 10

Максимальный коэффициент развертки 20 нс /дел

Линейность развертки ±5%;

±10% при масштабировании

Синхронизация

Режим Автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK)

Источник синхронизации Канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT), канал 1 + канал 2 (VERT)

Вход усилителя Закрытый (AC)

Полярность синхронизации «+» или «-»

Чувствительность (5 Гц … 10 МГц) 1 дел (CH1, CH2);

2.0 дел (ALT);

200 мВ (EXT)

Чувствительность (10 МГц … 20 МГц) 1.5 дел (CH1, CH2);

3.0 дел (ALT);

300 мВ (EXT)

Внешний вход синхронизации

Входной импеданс 1 МОм ±3% /25 пФ ±5 пФ

Максимальное входное напряжение 400 В при 1 кГц

Режим X-Y

Чувствительность 5 мВ /дел … 5 В /дел ±4%

Частотный диапазон X-входа 500 кГц

Сдвиг фазы ≤3° (50 кГц)

Выходной сигнал

Выход сигнала канала 1

Калибратор

Форма сигнала Положительный меандр

Частота 1 кГц

Выходное напряжение 2 Впик-пик ±2%

Общие характеристики

Питание 110 В /220 В ±10%, 50 Гц /60 Гц

Габаритные размеры 310 х 145 х 450 мм

Вес 8 кг
