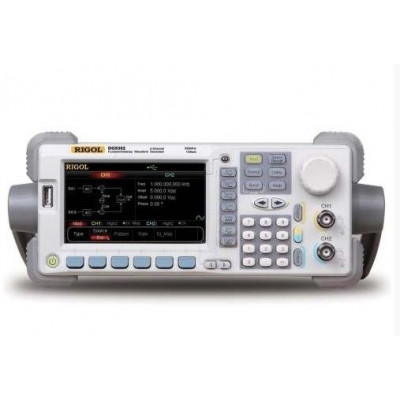

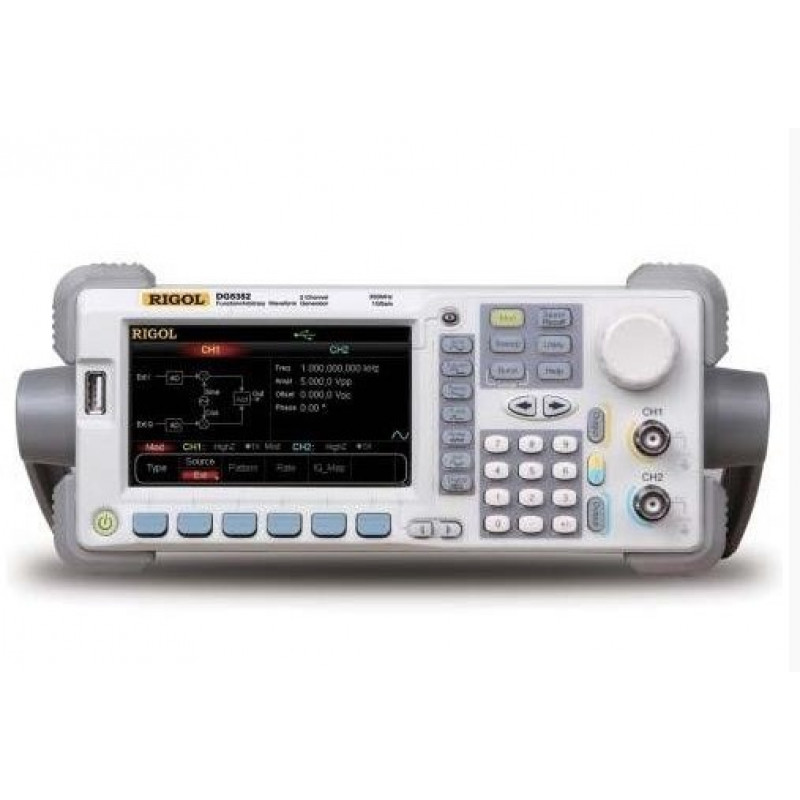

DG5071

DG5071
  • Производитель:
    RIGOL
Цену уточняйте
Есть в наличии
Гарантия

на всё 100%

Доставка

по всей России

Профессиональная

консультация

  • Синусоидальная (Sine) от 1 мкГц до 70 МГц
  • Прямоугольная (Square) от 1 мкГц до 70 МГц
  • Импульсная (Pulse) 1 мкГц до 50 МГц
  • Пилообразная (Ramp) от 1 мкГц до 3 МГц
  • Белый шум 250 МГц
  • Разрешение 1 мкГц
  • Режим Sine: спектральная чистота синусоидального сигнала
  • Нелинейное (гармоническое) искажение ≤ 70 МГц: < -45 дБн
  • Суммарное гармоническое искажение < 0.5% (10 Гц до 20 КГц, 0 дБм)
  • Ложный (негармонический) сигнал ≤70 МГц: <-50 дБн
  • Фазовый шум 10 МГц: <-110 дБн
  • Режим Square: характеристики прямоугольного сигнала ("меандра")
  • Время нарастания/спада < 4 нс
  • Выброс <5%
  • Рабочий цикл до 10 МГц (включительно) от 20% до 80%
  • от 10 МГц до 40 МГц (включительно) от 40% до 60%
  • > 40 МГц (включительно) 50%
  • Асимметрия (меньше 50% рабочего цикла) 1% периода + 5 нс
  • Дрожание фазы ≤30 МГц: 10 д.м. +500 пс
  • Режим Pulse: характеристики импульсного сигнала
  • Период 20 нс до 1000000 с
  • Полоса пропускания импульса 4 нс до 1000000 с
  • Погрешность <5%
  • Дрожание фазы 10 д.м. +500 пс
  • Режим Arb: характеристики произвольного сигнала
  • Память Нормальный режим: от 2 до 16M точек
  • Режим воспроизведения: от 2 до 128M точек
  • Вертикальное разрешение 14 бит
  • Частота выборки Нормальный режим: 1 Гвыб/с
  • Режим воспроизведения: ≤1 Гвыб/с
  • Минимальное время нарастания/спада 35 нс
  • Дрожание фазы (среднеквадратичное значение) ≤3 нс
  • Сохранение в памяти 4 формы сигнала
  • Величины на выходе
  • Амплитуда
  • (от пика до пика) от 5 мВ до 10 В
  • Точность амплитуды
  • (1 кГц) ±1% заданного значения + размах сигнала 1 мВ
  • Неравномерность амплитудной характеристики гармонической вол-ны в области 100 кГц < 100 кГц 0,1 дБ
  • 10 МГц до 60 МГц
  • 60 МГц до 70 МГц
  • Точность ± ( 1% смещенного значения ±0,5% (| смещение напряжения |) амплитуды ±5 мВ)
  • Амплитудная модуляция
  • Форма несущей синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), произвольный (Arb)
  • Источник внутренний/ внешний
  • Модулирующие сигналы синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), шумовой (Noise), произвольный (Arb) (от 2 мГц до 50 кГц)
  • Глубина от 0% до 120%
  • Частотная модуляция
  • Форма несущей синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), произвольный (Arb)
  • Источник внутренний/ внешний
  • Модулирующие сигналы синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), шумовой (Noise), произвольный (Arb) (от 2 мГц до 50 кГц)
  • Фазовая модуляция
  • Форма несущей синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), произвольный (Arb)
  • Источник внутренний/ внешний
  • Модулирующие сигналы синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), шумовой (Noise), произвольный (Arb) (от 2 мГц до 50 кГц)
  • Девиация фазы от 0 до 360°
  • Амплитудная двоичная модуляция
  • Форма несущей синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), произвольный (Arb)
  • Источник Внутренний / внешний
  • Модулирующие сигналы Меандр с 50% рабочего цикла (от 2 мГц до 1 МГц)
  • ФСК-модуляция
  • Форма несущей импульс (Pulse)
  • Источник внутренний/ внешний
  • Модулирующие сигналы от 2 мГц до 1 МГц
  • Коэффициент заполнения 50%
  • Фазовая двоичная модуляция
  • Форма несущей синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), произвольный (Arb)
  • Источник Внутренний / внешний
  • Модулирующие сигналы Меандр с 50% рабочего цикла (2 мГц до 1 МГц)
  • ШИМ-модуляция
  • Форма несущей импульс (Pulse)
  • Источник внутренний/ внешний
  • Модулирующие сигналы от 2 мГц до 50 кГц
  • Коэффициент заполнения 0%-100%
  • Свипирование
  • Форма несущей синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), произвольный (Arb)
  • Тип линейный или логарифмический
  • Направление вверх или вниз
  • Время свипирования 1 мс до 300 с
  • Источник внутренний/ внешний / ручной
  • Пакетный режим
  • Форма несущей синусоидальная (Sine), прямоугольная (Square), пилообразная (Ramp), импульсная (Pulse), шумовая (Noise), произвольная (Arb)
  • Типы от 1 до 1 000 000 периодов, бесконечный
  • Источник внутренний/ внешний / ручной
  • Начальная фаза от -360° до +360°
  • Внутренний период от 1 мкс до 500 с
  • Источник синхроимпульса внешний
  • Общие характеристики
  • Дисплей 480 по горизонтали × 272 по вертикали
  • Питание от 100 до 240 В переменного тока RMS,
  • меньше 125 Вт
  • Габариты 230 × 106 × 501 мм
  • Вес 5,8 кг
