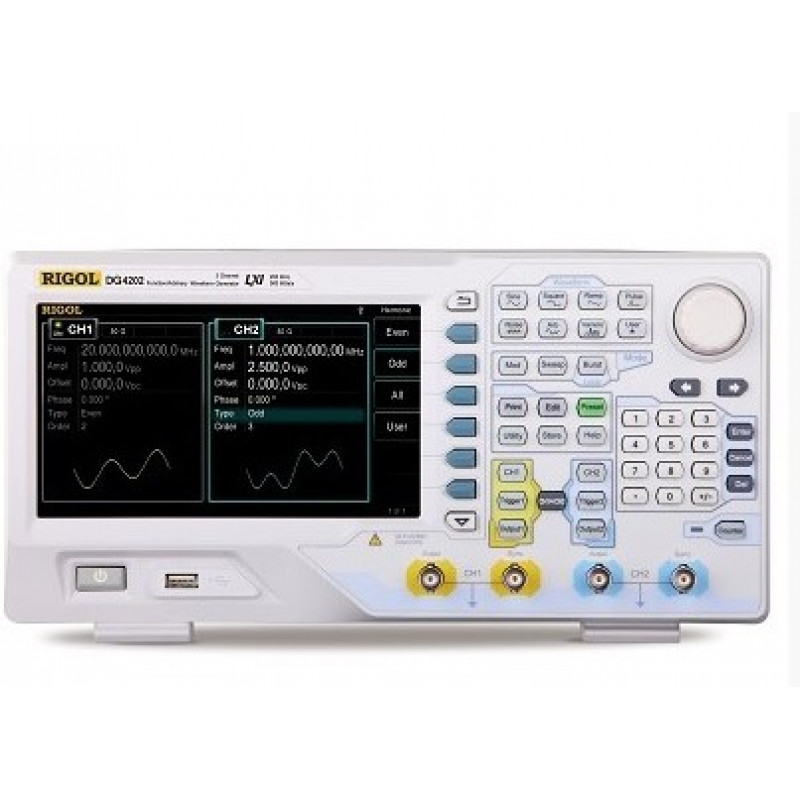

DG4202

Производитель:
RIGOL
1

Цену уточняйте

Есть в наличии

Количество:

Купить в 1 клик

Гарантия

на всё 100%

Доставка

по всей России

Профессиональная

консультация

Максимальная выходная частота 200 МГц
Количество каналов 2
Форма сигнала Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум, гармоники
150 типов специальной формы
Частотные характеристики
Диапазон Синусоидальный
сигнал 11 мкГц ~ 200 МГц
Прямоугольный сигнал 1 мкГц ~ 60 МГц
Импульсный сигнал 1 мкГц ~ 50 МГц
Пилообразный сигнал 1 мкГц ~ 5 МГц
Гармоники 1 мкГц ~ 100 МГц
Белый шум (Гаусс) Полоса 120 МГц (-3дБ)
Специальной формы 1 мкГц ~ 50 МГц
Разрешение по частоте 1 мкГц
Точность установки (18°C ~ 28°C) 2 ppm
Синусоидальный сигнал
Нелинейные искажения
DC-1 МГц < -60 дБн
1 МГц - 10 МГц < -55 дБн
10 МГц - 100 МГц < -50 дБн
100 МГц - 200 МГц < -40 дБн
Коэффициент гармоник < 0,1% (10-20 кГц)
Общие гармонические искажения <0,2% (DC ~ 20 кГц，1 Вп-п)
Негармонические искажения
< -65 дБн (DC ~ 10 МГц)
Фазовый шум -115 дБн/Гц @ 10 кГц
Прямоугольный сигнал
Время нарастания/спада < 8 нс (1 кГц, 1 Вп-п)
Выброс < 3 % (1 кГц, 1 Вп-п)
Коэф.заполнения ≤ 10 MГц 20% ~ 80%
10 мГц ~ 40 MГц 40% ~ 60%
10 мГц ~ 40 MГц 50%
Ассиметрия Регулируемая
Джиттер (СКЗ) 2 ppm + 500 пс (≤5 МГц, 1 Вп-п)
500 пс (>5 МГц, 1 Вп-п)
Пилообразный сигнал
Нелинейность < 1% (1 кГц, 1 Вп-п, 100% симметрия)
Симмметрия 0 ~ 100%
Импульсный сигнал
Длительность импульса ≥ 10 нс
Время нарастания/спада ≥ 5 нс
Период От 25 нс до 1000000 с
Выброс < 3 % (1 кГц, 1 Вп-п)
Джиттер (СКЗ) 2 ppm + 500 пс (≤5 МГц, 1 Вп-п)
500 пс (>5 МГц, 1 Вп-п)
Специальная форма
Максимальное количество точек участвующих в формировании сигнала 16 К
Вертикальное разрешение 14 бит
Частота дискретизации 500 Мвыб/сек
Время нарастания > 5 нс (1 Вп-п)
Джиттер (СКЗ) 2 ppm + 500 пс (≤5 МГц, 1 Вп-п)
500 пс (>5 МГц, 1 Вп-п)
Интерполяция Выключена, линейная
Способ редактирования По точкам, сегментами
Генератор гармоник
Порядок гармоник ≤ 16
Тип гармоник Четные, нечетные, все, пользовательские
Амплитуда гармоник Регулируемая
Фаза гармоник Регулируемая
Параметр
Амплитуда (50 Ом) 1 мВп-п - 10 Вп-п (≤20 МГц)
1 мВп-п ~ 5 Вп-п (>20 МГц ~ 60 МГц)
1 мВп-п ~ 2,5 Вп-п (> 60 МГц ~ 120 МГц)
1 мВп-п ~ 1 Вп-п (> 120 МГц ~ 200 МГц)
Точность установки (1 кГц, >10 мВп-п, синус) ±(1%+2 мВ)
Неравномерность АЧХ (синус, 1,25 Вп-п, 50 Ом) ±0,1 дБ (≤10 МГц)
±0,2 дБ (>10 МГц ~ 60 МГц)
±0,4 дБ (>60 МГц ~ 100 МГц)
±0,8 дБ (>100 МГц ~ 160 МГц)
±1,0 дБ (>160 МГц ~ 200 МГц)
Единицы установки Вп-п, Вскз, дБм
Разрешение 1 мВ или 3 бит
Смещение (50 Ом)
Диапазон ±5 В АС+DC
Точность установки ±(1% + 5 мВ +0,5% от амплитуды)
Выход сигнала
Импеданс 50 Ом
Защита От короткого замыкания, автоматическое отключение выхода при перегрузке
Модуляция
Тип модуляции AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM
AM Модуляция (AM)
Несущая Синус, прямоугольный, пила, шум, произвольной формы (кроме DC)
Источник Внутренний/Внешний
Модулирующий сигнал Синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции 2 мГц ~ 50 кГц
Коэффициент модуляции 0% ~ 120%
ЧМ Модуляция (FM)
Несущая Синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник Внутренний/Внешний
Модулирующий сигнал Синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции 2 мГц ~ 50 кГц
ФМ Модуляция (PM)
Несущая Синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник Внутренний/Внешний
Модулирующий сигнал Синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции 2 мГц ~ 50 кГц
Девиация 0 ~ 360°
Частотная манипуляция (FSK, 3FSK, 4 FSK)
Несущая Синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник Внутренний/Внешний - для FSK
Внутренний - для 3FSK, 4FSK
Модулирующий сигнал Прямоугольный с коэффициентом заполнения 50%
Частота переключения 2 мГц ~ 1 МГц
Амплитудная манипуляция (ASK)
Несущая Синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник Внутренний/Внешний
Модулирующий сигнал Прямоугольный с коэффициентом заполнения 50%
Частота переключения 2 мГц ~ 1 МГц
Фазовая манипуляция (PSK, BPSK, QPSK)
Несущая Синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник Внутренний/Внешний - для PSK
Внутренний - для BPSK, QPSK
Модулирующий сигнал Прямоугольный с коэффициентом заполнения 50%
Частота переключения 2 мГц ~ 1 МГц
OSK манипуляция
Несущая Синус
Источник Внутренний/Внешний
Период колебаний 8 нс ~ 200 с
Частота переключения 2 мГц ~ 1 МГц
ШИМ модуляция
Несущая Импульсный
Частота модуляции 2 мГц ~ 50 кГц
Источник Внутренний/Внешний
Модулирующий сигнал Синус, прямоугольный, пила, шум, произвольной формы (кроме DC)
Девиация 0%~100% длительности импульса
Вход внешнего запуска
Диапазон напряжения 75 мВскз ~ ± 2,5 В DC+AC
Полоса 5 МГц
Импеданс входа 100 Ом
Режим свипирования (качания)
Форма Синус, прямоугольный, пила, произвольной формы (кроме DC)
Закон Линейный, логарифмический, ступенчатый
Диапазон частот От 1 мкГц до 200 МГц
Направление Вверх/Вниз
Время свипирования От 1 мс до 300 с
Время стояния/возврата От 0 мс до 300 с
Источник запуска Ручной, внешний, внутренний
Маркер Спадающий фронт или синхросигнал (программируется)
Режим пачек импульсов
Форма Синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC)
Частота несущей От 2 мГц до 100 МГц
Количество импульсов в пачке От 1 до 1000000 или бесконечное
Начальная/Конечная фаза От 0° до 360°
Внутренний период От 2 мкс до 500 с
Стробированный запуск Внешний запуск
Источник запуска Ручной, внешний, внутренний
Задержка запуска От 0 нс до 85 с
Частотомер
Измеряемый параметр Частота, период, длительность положительного/отрицательного импульса, коэффициент заполнения
Частотный диапазон 1 мкГц ~ 200 МГц
Разрешение по частоте 6 разрядов/с
Диапазон периода От 5 нс до 16 дней
Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена) DC связь DC диапазон девиации +1.5 В DC
1 мкГц ~ 100 МГц 50 мВскз ~ ±2,5 В AC+DC
100 МГц ~ 200 МГц 100 мВскз ~ ±2,5 В AC+DC
AC связь 1 мкГц ~ 100 МГц 50 мВскз ~ ±2,5 Вп-п
100 МГц ~ 200 МГц 100 мВскз ~ ±2,5 Вп-п
Длительность импульса и коэффициент заполнения Диапазон частоты: 1 мкГц ~ 5 МГц
Диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC
Длительность импульса: ≥20 нс
Разрешение: 2 нс
Коэффициент заполнения 0 ~ 100%
Параметры входа Входной импеданс 50 Ом, 1 МОм
Тип свяи AC, DC
ФНЧ ON: полоса 250 кГц,
OFF: полоса 225 МГц
Аттенюация Включен: "х10", выключен: "х1"
Система запуска Уровень запуска: ±2,5 В (0.1 %~ 100%)
Чувствительность: от 0% (гистерезис 140 мВ) до 100% (гистерезис 2 мВ)
Время счета 1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с
Активация защиты ±7 В AC+DC (аттенюатор выключен, 1 МОм)
±70 В AC+DC (аттенюатор включен, 1 МОм)
5 Вскз (50 Ом)
Вход запуска
Уровень TTL
Длительность импульса > 50 нс
Запуск по фронту Нарастающий, спадающий выбирается
Время отклика (задержка запуска) Свипирование:< 100 нс, режим пачек < 300 нс
Выход запуска
Уровень TTL
Длительность импульса > 60 нс
Максимальная частота 1 МГц
Вход/выход 10 МГц
Вход внешнего опорного сигнала Частота 10 МГц ± 50 Гц
Уровень От 250 мВп-п до 5 Вп-п
Время блокировки < 2 c
Импеданс 1 кОм, закрытый вход (AC)
Сдвиг фазы Диапазон &
