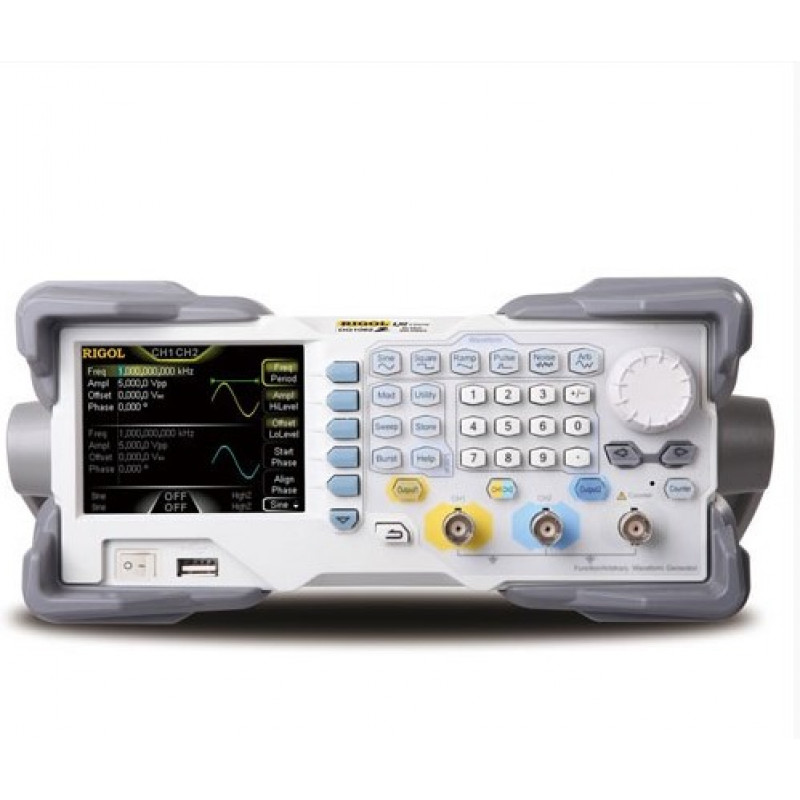

DG1022Z

Производитель:
RIGOL
1

Цену уточняйте

Есть в наличии

Количество:

Купить в 1 клик

Гарантия

на всё 100%

Доставка

по всей России

Профессиональная

консультация

Максимальная выходная частота 25 МГц
Количество каналов 2
Форма сигнала Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум
160 типов специальной формы
Частотные характеристики
Диапазон синусоидальный сигнал 1 мкГц ~ 25 МГц
прямоугольный сигнал 1 мкГц ~ 25 МГц
импульсный сигнал 1 мкГц ~ 15 МГц
пилообразный сигнал 1 мкГц ~ 500 кГц
гармоники 1 мкГц ~ 10 МГц
белый шум (Гаусс) полоса 30 МГц (-3дБ)
специальной формы 1 мкГц ~ 10 МГц
Разрешение по частоте 1 мкГц
Точность установки (18°C ~ 28°C) ±1 ppm
Синусоидальный сигнал
Гармонические искажения Типичное (0 дБм)
< -65 дБн (DC ~ 10 МГц)
< -55 дБн (>10МГц ~ 25 МГц)
Общие гармонические искажения < 0,075% (10-20 кГц, 0 дБм)
Негармонические искажения
Типичное (0 дБм)
< -70 дБн (DC ~ 10 МГц)
< -70 дБн + 6 дБ/октаву (>10 МГц)
Фазовый шум Типичное (0 дБм)
-125 дБн/Гц @ 10 кГц
Прямоугольный сигнал
Время нарастания/спада < 10 нс (1 Вп-п) типичное
Выброс < 5 % (100 кГц, 1 Вп-п) типичное
Коэффициент заполнения 0,01% ~ 99,99% (ограничена установленной частотой)
Ассиметрия 1% от периода + 5 нс
Джиттер (СКЗ) Типичное
2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
200 пс (>5 МГц, 1 Вп-п)
Пилообразный сигнал
Нелинейность < 1% (1 кГц, 1 Вп-п, 100% симметрия) типичное
Симмметрия 0 ~ 100%
Импульсный сигнал
Длительность импульса ≥ 16 нс (ограничена установленной частотой)
Время нарастания/спада ≥ 10 нс (ограничена установленной частотой и длительностью импульса)
Выброс < 5 % (1 Вп-п) типичное
Джиттер (СКЗ) Типичное
2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
200 пс (>5 МГц, 1 Вп-п)
Специальная форма
Максимальное количество точек участвующих в формировании сигнала 8 ~ 2 М точек (16 М точек опция)
Вертикальное разрешение 14 бит
Частота дискретизации 200 Мвыб/сек
Время нарастания < 5 нс (1 Вп-п) типичное
Джиттер (СКЗ) Типичное
2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
200 пс (>5 МГц, 1 Вп-п)
Способ редактирования по точкам, сегментами, встроенное построение формы
Генератор гармоник
Порядок гармоник ≤ 8
Тип гармоник четные, нечетные, все, пользовательские
Амплитуда гармоник регулируемая для каждой гармоники
Фаза гармоник регулируемая для каждой гармоники
Характеристики выхода
Амплитуда (50 Ом) 2,5 мВп-п - 10 Вп-п (≤10 МГц)
2,5 мВп-п ~ 5 Вп-п (≤30 МГц)
Точность установки ±(1%+1 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто)
Неравномерность АЧХ Типичное (синус, 2,5В)
±0,1 дБ (≤10 МГц)
±0,2 дБ (≤30 МГц)
Единицы установки Вп-п, Вскз, дБм
Разрешение 0,1 мВпп или 4 бит
Смещение (50 Ом)
Диапазон ±5 Впп АС+DC
Точность установки ±(1% + 5 мВ +0,5% от амплитуды)
Выход сигнала
Импеданс 50 Ом (типичное)
Защита от короткого замыкания, автоматическое отключение выхода при перегрузке
Модуляция
Тип модуляции AM, FM, PM, ASK, FSK, PSK, PWM
AM Модуляция (AM)
Несущая синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник Внутренний/Внешний
Модулирующий сигнал синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции 2 мГц ~ 1 МГц
Коэффициент модуляции 0% ~ 120%
ЧМ Модуляция (FM)
Несущая синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник Внутренний/Внешний
Модулирующий сигнал синус, прямоугольный, пила, шум, произвольной формы
Частота модуля 2 мГц ~ 1 МГц
ФМ Модуляция (PM)
Несущая синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник Внутренний/Внешний
Модулирующий сигнал синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции 2 мГц ~ 1 МГц
Девиация 0 ~ 360°
Частотная манипуляция (FSK)
Несущая синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник Внутренний/Внешний
Модулирующий сигнал прямоугольный с коэффициентом заполнения 50%
Частота переключения 2 мГц ~ 1 МГц
Амплитудная манипуляция (ASK)
Несущая синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник Внутренний/Внешний
Модулирующий сигнал прямоугольный с коэффициентом заполнения 50%
Частота переключения 2 мГц ~ 1 МГц
Фазовая манипуляция (PSK)
Несущая синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник Внутренний/Внешний
Модулирующий сигнал прямоугольный с коэффициентом заполнения 50%
Частота переключения 2 мГц ~ 1 МГц
ШИМ модуляция (PWM)
Несущая импульсный
Частота модуляции 2 мГц ~ 1 МГц
Источник Внутренний/Внешний
Модулирующий сигнал синус, прямоугольный, пила, шум, произвольной формы (кроме DC)
Девиация 0%~100% длительности импульса
Вход внешнего запуска
Диапазон напряжения 75 мВскз ~ ± 2,5 В DC+AC
Полоса 50 кГц
Импеданс входа 1000 Ом
Режим свипирования (качания)
Форма синус, прямоугольный, пила, произвольной формы (кроме DC)
Закон линейный, логарифмический, ступенчатый
Диапазон частот верхняя и нижняя частота свипирования ограничена несущей частотой
Направление Вверх/Вниз
Время свипирования 1 мс ~ 500 с
Время стояния/возврата 0 мс ~ 500 с
Источник запуска Ручной, внешний, внутренний
Маркер спадающий фронт или синхросигнал (программируется)
Режим пачек импульсов
Форма синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC)
Частота несущей 2 мГц ~ 30 МГц
Количество импульсов в пачке 1 ~ 1000000 или бесконечное
Начальная/Конечная фаза 0° ~ 360°
Внутренний период 1 мкс ~ 500 с
Стробированный запуск Внешний запуск
Источник запуска Ручной, внешний, внутренний
Задержка запуска 0 нс ~ 100 с
Частотомер
Измеряемый параметр Частота, период, длительность положительного/отрицательного импульса, коэффициент заполнения
Частотный диапазон 1 мrГц ~ 200 МГц
Разрешение по частоте 7 разрядов/с (время счета = 1 с)
Диапазон периода 5 нс ~ 16 дней
Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена) DC связь DC диапазон девиации +1.5 В DC
1 мкГц ~ 100 МГц 50 мВскз ~ ±2,5 В AC+DC
100 МГц ~ 200 МГц 100 мВскз ~ ±2,5 В AC+DC
AC связь 1 мкГц ~ 100 МГц 50 мВскз ~ ±2,5 Вп-п
100 МГц ~ 200 МГц 100 мВскз ~ ±2,5 Вп-п
Длительность импульса и коэффициент заполнения
(DC связь) диапазон частоты: 1 мкГц ~ 25 МГц
диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC
длительность импульса: ≥20 нс
разрешение: 5 нс
Коэффициент заполнения 0 ~ 100%
Параметры входа Входной импеданс 1 МОм
Тип свяи AC, DC
ФНЧ ON: полоса 250 кГц,
OFF: полоса 200 МГц
Опасное напряжение (1 МОм) ±7 В AC+DC
Система запуска Уровень запуска: ±2,5 В
Чувствительность: от 0% (гистерезис 140 мВ) до 100% (гистерезис 2 мВ)
Время счета 1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с
Вход запуска
Уровень TTL
Длительность импульса > 100 нс
Запуск по фронту нарастающий, спадающий выбирается
Время отклика (задержка запуска) свипирование:< 100 нс, режим пачек < 300 нс
Выход запуска
Уровень TTL
Длительность импульса > 60 нс (типичное)
Максимальная частота 1 МГц
Вход/выход 10 МГц
Вход внешнего опорного сигнала
Частота 10 МГц ± 50 Гц
Уровень 250 мВп-п ~ 5 Вп-п
Время блокировки < 2 c
Импеданс 1 кОм, закрытый вход (AC)
Сдвиг фазы
Диапазон 0° ~ 360°
Разрешение 0,03°
Выход внутреннего опорного сигнала
Частота 10 МГц ± 50 Гц
Уровень 3,3 Вп-п
Импеданс 50 кОм, закрытый вход (AC)
Выход синхронизации
Уровень TTL
Импеданс 50 Ом
Основные характеристики
Тип дисплея Жидкокристаллический, 3,5" TFT, 320 х 240, 16 млн.цветов
Питание 100~240 В АСскз,45~440 Гц, CATII
Интерфейс USB устройство, USB хост , LAN
Потребляемая мощность не более 40 Вт
Рабочая температура 10°C...40°C
Габаритные размеры 261,5 х 112 х 318,4 мм&l
