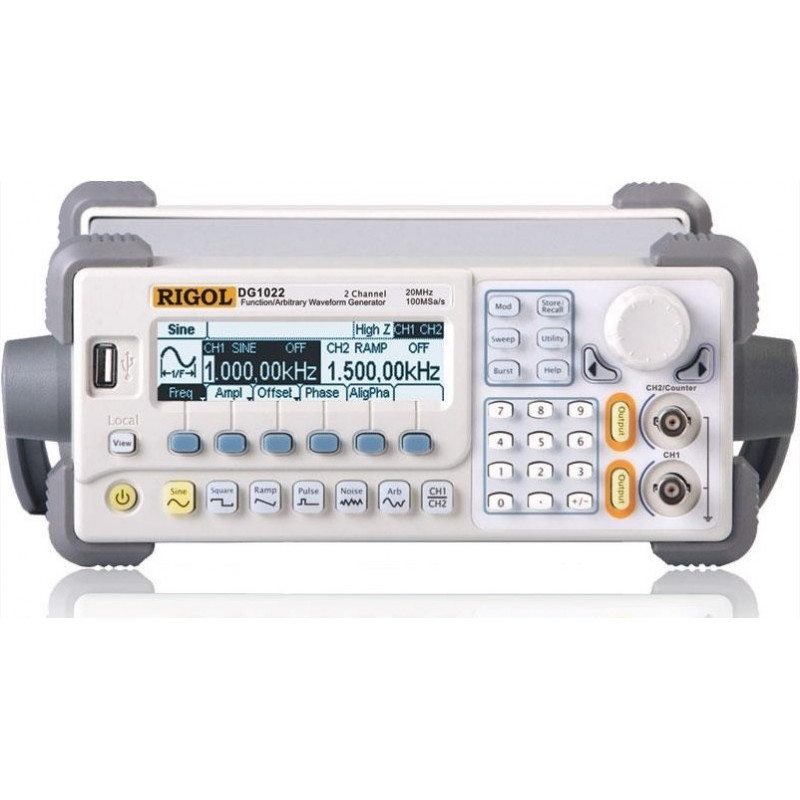

DG1022
- Производитель:
- 1
- Стандартные формы сигналов Sine, Square, Ramp, Pulse, Noise и 48 сохраненных произвольных форм сигнала
- Синусоидальная (Sine) от 1 мкГц до 20 МГц
- Прямоугольная (Square) от 1 мкГц до 5 МГц
- Импульсная (Pulse) от 500 мкГц до 3 МГц
- Пилообразная (Ramp) от 1 мкГц до 150 кГц
- Сигнал произвольной формы (Arb) от 1 мкГц до 5 МГц
- Белый шум 5 МГц (-3 дБ)
- Разрешение 1 мкГц
- Режим Sine: спектральная частота синусоидального сигнала
- Нелинейное (гармоническое) искажение от пика до пика <1 В >1 В
- пост. ток до 20 кГц -70 дБ ниже несущей -70 дБ ниже несущей
- от 20 кГц до 100 кГц -70 дБ ниже несущей -60 дБ ниже несущей
- от 100 кГц до 1 МГц -55 дБ ниже несущей -50 дБ ниже несущей
- от 1 МГц до 10 МГц -40 дБ ниже несущей -35 дБ ниже несущей
- Суммарное гармоническое искажение постоянный ток до 20 кГц при размахе сигнала 1 В >0,2%
- Ложный (негармонический) сигнал постоянный ток до 1 МГц < -70 дБ ниже несущей
- от 1 МГц до 10 МГц < -70 дБ ниже несущей + 6 дБ на октаву
- Фазовый шум 10 кГц смещение –108 дБ ниже несущей / Гц в норме
- Режим Square: характеристики прямоугольного сигнала ("меандра")
- Время нарастания/спада <20 нс (от 10% до 90%)
- Выброс <5%
- Рабочий цикл 1 мкГц (включительно) ∼ 3 МГц (включительно) от 20% до 80%
- 3 МГц (не включая) ∼ 4 МГц (включительно) от 40% до 60%
- 4 МГц (не включая) ∼ 5 МГц (включительно) 50%
- Асимметрия (меньше 50% рабочего цикла) 1% периода + 20 нс
- Дрожание фазы 6 нс + 0,1% периода
- Режим Pulse: характеристики импульсного сигнала
- Полоса пропускания импульса макс. 2000 с, мин. 20 нс, разрешение 1 нс
- Погрешность <5%
- Дрожание фазы 6 нс + 10-4 периода
- Режим Arb: характеристики произвольного сигнала
- канал 1 канал 2
- Память от 2 до 4 тыс. точек от 2 до 1 тыс. точек
- Точность амплитуды 14 бит (включая знак) 10 бит (включая знак)
- Количество выборок 100 млн. выборок в сек.
- Минимальное время нарастания/спада 35 нс
- Дрожание фазы (среднеквадратичное значение) 6 нс + 3 × 10-4
- Сохранение в памяти 10 форм сигнала
- Величины на выходе
- Амплитуда
- (от пика до пика) от 2 мВ до 10 В (50 Ом)
- от 4 мВ до 20 В
- (Z-состояние) от 2 мВ до 3 В (50 Ом)
- от 4 мВ до 6 В
- (Z-состояние)
- Точность амплитуды
- (1 кГц) ±1% заданного значения + размах сигнала 1 мВ
- Неравномерность амплитудной характеристики гармонической вол-ны в области 100 кГц <100 кГц 0,1 дВ
- 100 кГц ∼ 5 МГц 0,15 дВ
- 5 МГц ∼ 20 МГц 0,3 дВ
- Смещение постоянного тока
- Диапазон
- (пик переменный ток+ постоянный ток) ± 5 В (50 Ом)
- ±10 В (Z-состояние) ± 5 В (50 Ом)
- ±10 В (Z-состояние)
- Точность ± ( 2% смещенного значения ±0,5% (| смещение напряжения |) амплитуды ±2 мВ)
- Амплитудная модуляция (канал 1)
- Несущие сигналы синусоидальный (Sine), прямоугольный (Square), пилообразная (Ramp), произвольный (Arb)
- Источник внутренний/ внешний
- Модулирующие сигналы синусоидальный (Sine), прямоугольный (Square), пилообразная (Ramp), шумовой (Noise), произвольный (Arb) (от 2 мГц до 20 кГц)
- Глубина от 0% до 120%
- Частотная модуляция (канал 1)
- Несущие сигналы синусоидальный (Sine), прямоугольный (Square), пилообразная (Ramp), произвольный (Arb)
- Источник внутренний/ внешний
- Модулирующие сигналы синусоидальный (Sine), прямоугольный (Square), пилообразная (Ramp), шумовой (Noise), произвольный (Arb) (от 2 мГц до 20 кГц)
- Девиация частоты постоянный ток ∼ 5 МГц
- Фазовая модуляция (канал 1)
- Несущие сигналы синусоидальный (Sine), прямоугольный (Square), пилообразная (Ramp), произвольный (Arb)
- Источник внутренний/ внешний
- Модулирующие сигналы синусоидальный (Sine), прямоугольный (Square), пилообразная (Ramp), шумовой (Noise), произвольный (Arb) (от 2 мГц до 20 кГц)
- Девиация фазы 0 ∼ 360°
- Частотная манипуляция (канал 1)
- Несущие сигналы синусоидальный (Sine), прямоугольный (Square), пилообразная (Ramp), произвольный (Arb)
- Источник внутренний/ внешний
- Модулирующие сигналы 50% квадрата рабочего цикла (от 2 мГц до 50 кГц)
- Свип-сигнал (колебание постоянной амплитуды с непрерывно меняющейся частотой) (канал 1)
- Несущие сигналы синусоидальный (Sine), прямоугольный (Square), пилообразная (Ramp), произвольный (Arb)
- Тип линейный или логарифмический
- Направление вверх или вниз
- Время свипирования 1 мс ∼ 500 с ± 0.1%
- Источник внутренний/ внешний/ ручной
- Пакет сигналов (канал 1)
- Формы сигналов синусоидальная (Sine), прямоугольная (Square), пилообразная (Ramp), импульсная (Pulse), шумовая (Noise) и произвольная (Arb)
- Типы одиночный импульс (от 1 до 50 000 периодов), неопределенный, стробированный
- Начальная фаза от -180° до +180°
- Внутренний период от 1 мкс до 500 с ± 1%
- Источник синхроимпульса внешний
- Устройство синхронизации внутренний/ внешний/ настраиваемый
- Характеристики счетчика
- Функции частота, период, длительность положительного/отрицательного импульса, рабочий цикл
- Частотный диапазон один канал: 100 мГц ∼ 200 МГц
- Разрешение частоты 6 бит в сек.
- Режим синхронизации уровень синхронизации: ± 3 В (0.1% ∼ 100%)
- разрешение: 6 мВ
- Дисплей 256 по горизонтали × 64 по вертикали
- Питание от 100 до 240 В переменного тока RMS,
- от 45 до 440 Гц, категория безопасности CAT II, менее 40 вольт-ампер
- Габариты, мм 232 × 108 × 288
- Вес, кг 2,7
