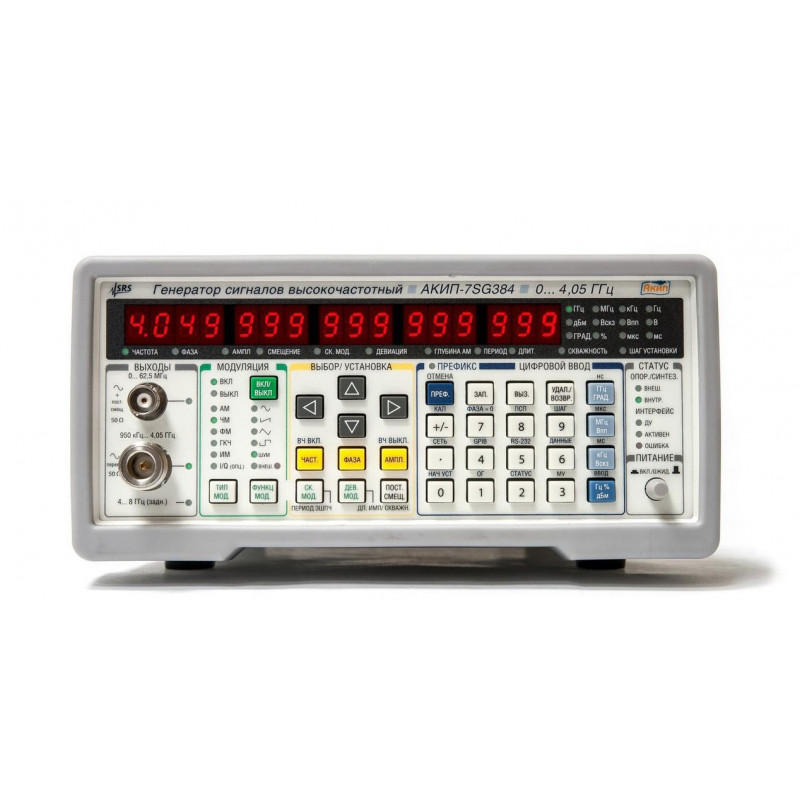

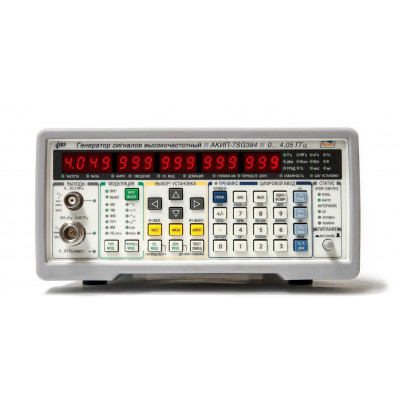

АКИП-7SG384

АКИП-7SG384
  • Производитель:
    АКИП
  • Госреестр СИ РФ:
    да
Цену уточняйте
Есть в наличии
Гарантия

на всё 100%

Доставка

по всей России

Профессиональная

консультация

  • ВЫХОДНАЯ ЧАСТОТА
  • Диапазон BNC - выход: DC ... 62,5 МГц
  • N - выход: 950 кГц ... 2,025 ГГц N - выход: 950 кГц ... 4,05 ГГц
  • Опция 02: 4 , 05 ... 8,1 ГГц N - выход: 950 кГц ... 6,075 ГГц
  • Опция 02: 6 , 075 ... 8 , 1 ГГц
  • Дискретность установки 1 мк Гц
  • Скорость перестройки <8 мс
  • Стабильность 1 × 10–11 (1 с девиация Аллана)
  • Погрешность установки < (10–18 + погрешность опорного генератора ) × fC
  • BNC-ВЫХОД
  • Выходной уровень 0,001 Вскз ... 1 Вскз; разрешение < 1 %
  • Смещение ±1, 5 В; разрешение 5 мВ
  • Погрешность установки уровня ± 5 %
  • Гармоники < – 40 дБн
  • Выходное сопротивление 50 Ом
  • N-ВЫХОД
  • Выходной уровень 0,7 мкВскз ... 1 Вскз (< 4 ГГц )
  • Выходная мощность - 110 дБм ... +13 дБм (< 4 ГГц); разрешение 0, 01 дБм
  • Погрешность установки ± 1 дБм
  • Выходное сопротивление 50 Ом
  • КСВН ≤ 1,6
  • СПЕКТРАЛЬНЫЕ ХАРАКТЕРИСТИКИ НА 1 ГГЦ
  • Фазовый шум - 80 дБн/Гц при отстройке 10 Гц
  • - 102 дБн/Гц при отстройке 1 кГц
  • - 116 дБн/Гц при отстройке 20 кГц
  • - 130 дБн/Гц при отстройке 1 МГц
  • Гармоники несущей < - 55 дБн (<+7 дБм , N-тип )
  • Негармонические составляющие < - 65 дБн при отстройке < 10 кГц
  • < - 75 дБн при отстройке > 10 кГц
  • Паразитная ЧМ 1 Гц (300 Гц ... 3 кГц )
  • Паразитная АМ 0,006% (300 Гц ... 3 кГц)
  • УСТАНОВКА ФАЗЫ
  • Диапазон установки ± 360°
  • Дискретность установки 0,01º (DC ... 100 МГц)
  • 0,1º (100 МГц ... 1 ГГц)
  • 1,0º (1 ГГц ... 8,1 ГГц)
  • ВНУТРНЕННИЙ ОПОРНЫЙ ГЕНЕРАТОР 10 МГЦ
  • Тип опорного генератора Стандартный OCXO;
  • Рубидиевый (опция 04)
  • Старение 5 х 10-8 /год;
  • 1 х 10-9 /год
  • Стабильность (0...45 °C) 2 х 10-9;
  • 1 х 10-10
  • Выход 10 МГц (задняя панель) Синус, 1,75 Впик - пик, 50 Ом
  • ВНЕШНИЙ ОПОРНЫЙ ГЕНЕРАТОР
  • Вход 10 МГц Входной уровень: 0,5 ... 4 Впик-пик
  • Входной импеданс: 50 Ом
  • ВНУТРЕННИЙ ИСТОЧНИК МОДУЛЯЦИИ
  • Формы сигналов Синус, пила, треугольник, меандр, импульс, шум
  • КНИ – 80 дБн
  • Частотный диапазон 1 мкГц ... 500 кГц ( fC < 62,5 МГц ); 1 мкГц ... 50 кГц ( fC > 62,5 МГц ); разрешение 1 мкГц
  • Выход 50 Ом; уровень: ± 1 В ... полная девиация
  • АМПЛИТУДНАЯ МОДУЛЯЦИЯ
  • Коэффициент АМ 0 ... 100 %
  • Ширина полосы модуляции > 100 кГц
  • Модуляционное искажение BNC : < 0,1 % ( fC < 62,5 МГц, fM = 1 кГц )
  • N-тип: <3 % ( fC < 62,5 МГц, fM = 1 кГц )
  • Источник Внутренний или внешний
  • ЧАСТОТНАЯ МОДУЛЯЦИЯ
  • Девиация частоты 10 Гц ... 1 МГц
  • Ширина полосы модуляции > 100 кГц
  • Модуляционное искажение < - 70 дБ ( fC = 1 ГГц, fM = fD = 20 кГц)
  • Источник Внутренний или внешний
  • ФАЗОВАЯ МОДУЛЯЦИЯ
  • Девиация 0 ... 360 °
  • Ширина полосы модуляции > 100 кГц
  • Модуляционное искажение < - 70 дБ ( fC = 1 ГГц, fM = fD = 20 кГц)
  • Источник Внутренний или внешний
  • МОДУЛЯЦИЯ КОРОТКИМИ ИМПУЛЬСАМИ
  • Коэффициент закрытия в паузе 0 дБ (1 ГГц ... 4 ГГц )
  • 60 дБ (100 МГц ... 1 ГГц )
  • 75 дБ (DC ... 100 МГц)
  • Время нарастания 20 нс
  • Источник Внутренний или внешний
  • ВНЕШНЯЯ I/Q МОДУЛЯЦИЯ (ОПЦИЯ 03)
  • Несущая частота 400 МГц ... 2,025 ГГц 400 МГц ... 4,05 ГГц 400 МГц ... 6,075 ГГц
  • I/Q – вход N-тип на задней панели, 50 Ом
  • Ширина полосы модуляции 200 МГц
  • ВЫХОД СТРОБСИГНАЛОВ (ОПЦИЯ 01)
  • Выход SMA на задней панели, 50 Ом
  • Частотный диапазон Как и основной выход
  • Время установления <35 пс (20 % ... 80 %)
  • Джиттер fC > 62,5 МГц <300 fs (1 кГц ... 5 МГц полосы пропускания )
  • fC < 62,5 МГц <10 – 4 U.I. (1 кГц ... 5 МГц полосы пропускания )
  • Выходной уровень 0,4 Впик - пик ... 1 Впик-пик, смещение: ± 2 В
  • Разрешение: 5 мВ; погрешность: ± 5%
  • Совместимость ECL, PECL, RSECL, CML, LVDS, NIM
  • ГКЧ
  • Диапазон частот DC ... 62,5 МГц ( BNC выход)
  • 950 кГц ... 93,75 МГц; 89,0625 МГц ... 192,188 МГц; 178,125 МГц ... 384,375 МГц; 356,25 МГц ... 768,75 МГц; 712,5 МГц ... 1537,5 МГц; 1425 МГц ... 3075 МГц; 2850 МГц ... 6150 МГц; 5700 МГц ... 8200 МГц
  • (в зависимо сти от модели и опции)
  • Разрешение > 1 Гц или 0,1 % от девиации
  • Источник Внутренний или внешний
  • Общие технические характеристики
  • Интерфейсы LAN, GPIB, RS-232
  • Габаритные размеры 216 х 89 х 330 мм
  • Напряжение питания 90...264 В, 47...63 Гц (90 Вт)
  • Масса 4,5 кг
  • Опции: Опция 01: выход стробирующих сигналов прямоугольной формы;
  • опция 02: расширение полосы частот;
  • опция 03: аналоговый I / Q вход;
  • опция 04: рубидиевый опорный генератор;
  • RM2U-S – одиночный комплек т для монтажа в стойку;
  • RM2U-D – двойной комплект для монтажа в стойку
