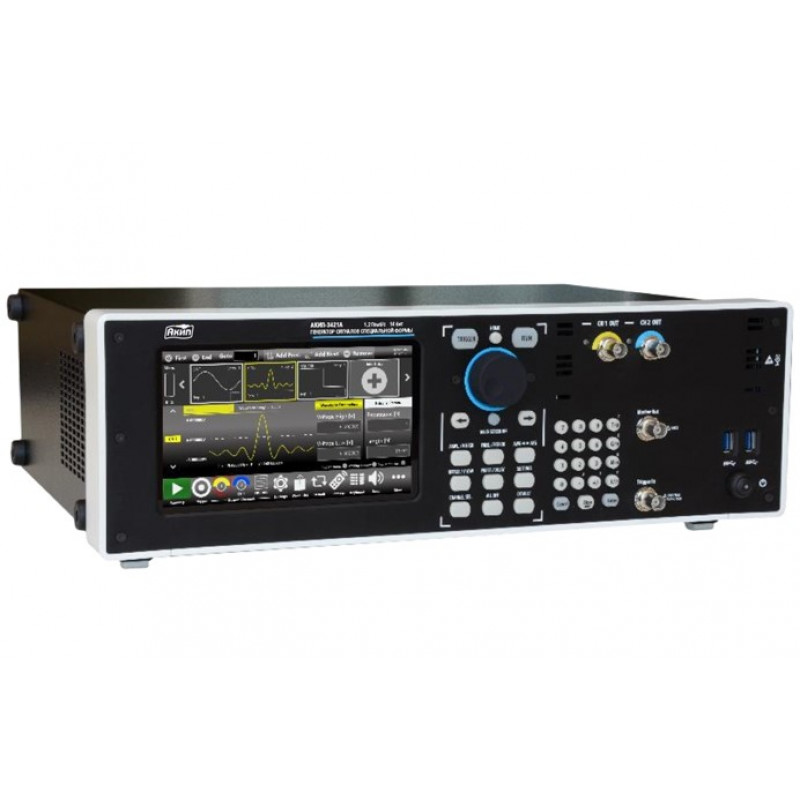

АКИП-3421А
- Производитель:
- 1
- Выходные параметры
- Число каналов 2 – аналоговые
- 2 – маркеры
- 8 – цифровые (опция)
- Частотный диапазон (для синуса) 1 мкГц … 300 МГц
- Разрешение 1 мкГц
- Погрешность установки частоты ±10-6
- Выходное сопротивление 50 Ом, 5 Ом
- Выходной уровень (50 Ом) 0 … 6 Впик-пик (опционально до 12 Впик-пик)
- Погрешность установки уровня ±(1% от уст. + 5 мВ)
- Синус, 1 кГц, смещение 0 В, уровень > 5 мВпик-пик
- < 0,5 мВ (5 разрядов)
- Тип разъема аналоговых каналов BNC
- Постоянное смещение
- Диапазон смещения постоянной составляющей (50 Ом) -3 … +3 В (опционально: -6 … +6)
- Погрешность установки ±(1% от уст. + 10 мВ)
- Синусоида
- Неравномерность АЧХ относительно 1 кГц ± 0,5 дБ (DC ... 300 МГц, 1 Впик-пик)
- Частотный диапазон 1 мкГц … ≤ 70 МГц: 6 Впик-пик
- 70 МГц … ≤ 120 МГц: 4,5 Впик-пик
- 120 МГц … ≤ 180 МГц: 3 Впик-пик
- 180 МГц … 300 МГц: 1,5 Впик-пик
- Коэффициент гармоник (при уровне не более 1 Впик-пик) 1 мкГц … ≤ 10 МГц: <-60 дБн
- 10 МГц … ≤ 50 МГц: <-55 дБн
- 50 МГц … ≤ 100 МГц: <-45 дБн
- 100 МГц … 300 МГц: <-30 дБн
- КНИ (коэффициент нелинейных искажений) <0,1 % (10 Гц ... 20 кГц, 1 Впик-пик)
- Негармонические составляющие (при уровне не более 1 Впик-пик) 1 мкГц … ≤10 МГц: <-65 дБн
- 10 МГц … 300 МГц: <-55 дБн
- Фазовый шум (при уровне не более 1 Впикпик, отстройка 10 кГц) <-120 дБн/Гц (10 МГц)
- Меандр
- Частотный диапазон 1 мкГц … ≤ 40 МГц: 6 Впик-пик
- 40 МГц … ≤ 80 МГц: 5 Впик-пик
- 80 МГц … ≤ 150 МГц: 3,5 Впик-пик
- Время нарастания/спада 2 нс … 1000 с
- Выброс 2%
- Джиттер <20 пс
- Пила, треугольник
- Диапазон частот 1 мкГц … 15 МГц
- Нелинейность ≤0,1%
- Перестраиваемая скважность 0,0 – 100,0%
- Импульс
- Диапазон частот 1 мкГц … ≤ 5 МГц: 6 Впик-пик
- 5 МГц … ≤ 60 МГц: 5 Впик-пик
- 60 МГц … ≤ 150 МГц: 3,5 Впик-пик
- Длительность импульса От 2,5 нс
- Время нарастания/спада 2 нс … 1000 с, разрешение 2 пс
- Диапазон изменения скважности 0,1% … 99,9%
- Выброс 2%
- Джиттер <20 пс
- Произвольная форма (СПФ)
- Диапазон частот 1 мкГц … 150 МГц
- Длина памяти 2 … 16 тысяч точек – стандартный режим
- Расширенный режим:
- 16 … 2 МБ Расширенный режим:
- 16 … 64 МБ Расширенный режим:
- 16 … 128 МБ
- Разрешение ЦАП 14 бит
- Частота дискретизации 1,2 ГГц
- Минимальное время нарастания/спада 1,1 нс
- Джиттер 800 пс
- Пакетный режим
- Формы сигналов Стандартные формы сигналов (кроме: DC, шум) + СПФ
- Режим запуска Синхронизированный или по строб-импульсу
- Число импульсов в пакете 1 … 4294967295 импульсов или бесконечно
- ГКЧ
- Формы несущей Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ
- Время качания 40 нс ... 2000 с ± 1 %
- Погрешность установки времени качания ≤ 0,4 %
- Закон качания Линейный, логарифмический, пошаговый, пользовательский
- Источник синхронизации Внешний, внутренний, ручной
- АМ, ЧМ
- Формы несущей Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ
- Источник модуляции Внешний/внутренний
- Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная (частота до 48 МГц)
- Модулирующее колебание (внешнее) до 8 МГц
- Коэффициент АМ 0 ... 120 % (АМ)
- ФМ
- Формы несущей Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ
- Источник модуляции Внешний/внутренний
- Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная (частота до 48 МГц)
- Модулирующее колебание (внешнее) до 8 МГц
- Диапазон установки девиации фазы 0º ... 360º
- ЧМН, АМН
- Формы несущей Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ
- Источник модуляции Внешний/внутренний
- Модулирующее колебание (внутреннее) Меандр (скважность 50 %)
- Частота модуляции 500 мкГц ... 48 МГц
- Модулирующее колебание (внешнее) до 8 МГц
- Частота скачка ЧМн 1 мкГц ... 300 МГц
- Скачок фазы ФМн 0º ... 360º
- ШИМ
- Формы несущей Импульс
- Источник модуляции Внешний/внутренний
- Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная
- Частота модуляции 500 мкГц ... 48 МГц
- Модулирующее колебание (внешнее) до 8 МГц
- Диапазон девиации 0% ... 50% от периода импульса
- Цифровые каналы (опция)
- Число каналов 8
- Тип разъема Mini-SAS HD (на задней панели)
- Выходное сопротивление 5 Ом
- Выходной стандарт LVDS - низковольтная дифференциальная передача сигналов
- Время нарастания/спада < 1 пс
- Частота дискретизации 1,2 ГГц
- Дополнительные входы/выходы
- Маркер 1 канал, тип SMA, 50 Ом, выходной уровень: 1 В ... 2,5 В (разреш.: 10 мВ)
- Синхровход/Строб тип SMA; 50 Ом / 1 кОм; входной уровень: -10 В ... 10 В (разреш.: 50 мВ); защита входа ≤ ±15 В; минимальная длительность импульса 3 нс
- ОГ вход Тип SMA, 50 Ом, входной уровень: - 4 дБм ... 11 дБм; диапазон частот: 5 МГц ... 100 МГц
- ОГ выход Тип SMA, 50 Ом, 10 МГц, 1,65 Впик-пик
- Внешняя модуляция Тип SMA, 1 канал, > 2 МОм, полоса пропускания: 8 МГц (дискретность 40 МГц); выходной уровень: -0,5 В ... +0,5 В
- Общие данные
- Дисплей Графический ЖК-дисплей, диагональ 17,78 см, емкостной сенсорный. Разрешение: 1024х600
- Операционная система Windows 10
- Интерфейс USB (2-USB 2.0), LAN
- Выходы (задняя панель) 2-PS/2 (мышь, клавиатура), порт внешнего монитора
- Напряжение питания 100…240 В, 50 / 60 Гц
- Габаритные размеры 135 × 445 × 320 мм
- Возможность монтажа в 19" стойку (опция Rack Mount), высота 3U
- Масса 9,5 кг
