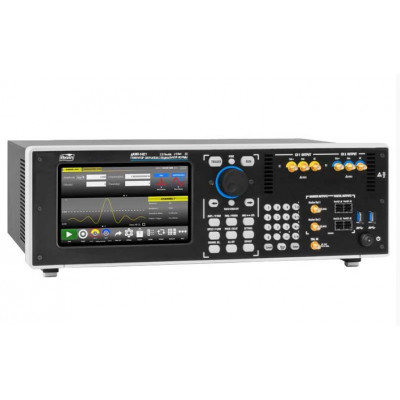

АКИП-3421
- Производитель:
- 1
- Выходные параметры
- Число каналов
- 2 – аналоговые
- 2 – маркеры
- 16/32 – цифровые (опция)
- Частотный диапазон (для синуса) 1 мкГц – 600 МГц
- Разрешение 1 мкГц
- Погрешность установки частоты ±10-6
- Выходное сопротивление
- 50 Ом – несимметричный
- 100 Ом - дифференциальный
- Выходной уровень (50 Ом)
- 5 мВ - 5 Впик-пик (1 мкГц … 350 МГц)
- 5 мВ - 3 Впик-пик (350 МГц … 550 МГц)
- 5 мВ - 2 Впик-пик (550 МГц - 600 МГц)
- Выходной уровень (100 Ом)
- 10 мВ - 10 Впик-пик (1 мкГц … 350 МГц)
- 10 мВ - 6 Впик-пик (350 МГц … 550 МГц)
- 10 мВ - 4 Впик-пик (550 МГц - 600 МГц)
- Тип разъема аналоговых каналов SMA
- Постоянное смещение
- Диапазон смещения постоянной составляющей (50 Ом) ±(2,5 В – вых. уровень/2)
- Разрешение 1 мВ
- Погрешность установки ±(1% от уст. + 5 мВ)
- Синусоида
- Неравномерность АЧХ относительно 1 кГц ± 0,5 дБ (DC ... 600 МГц, 1 Впик-пик)
- Коэффициент гармоник (при уровне не более 1Впик-пик)
- <-60 дБн от 1 мкГц до 10 МГц;
- <-55 дБн свыше 10 МГц до 50 МГц;
- <-40 дБн свыше 50 МГц до 200 МГц;
- <-28 дБн свыше 200 МГц до 600 МГц
- КНИ (коэфф. нелин. искажений) <0,1 % (10 Гц ... 20 кГц, 1 Впик-пик)
- Негармонические составляющие (при уровне не более 1Впик-пик)
- <-65 дБн от 1 мкГц до 10 МГц;
- <-55 дБн свыше 10 МГц до 330 МГц;
- <-50 дБн свыше 330 МГц до 500 МГц;
- <-40 дБн свыше 500 МГц до 600 МГц
- Фазовый шум (при уровне не более 1 Впикпик, отстройка 10 кГц)
- <-115 дБн/Гц (1 МГц);
- <-110 дБн/Гц (10 МГц);
- <-105 дБн/Гц (100 МГц);
- <-90 дБн/Гц (600 МГц)
- Меандр
- Частотный диапазон 1 мкГц … 330 МГц
- Время нарастания/спада 1 нс
- Выброс 2%
- Джиттер <10 пс
- Пила, треугольник
- Диапазон частот 1 мкГц …30 МГц
- Нелинейность 0,1%
- Перестраиваемая скважность 0,0 – 100,0%
- Импульс
- Диапазон частот 1 мкГц … 330 МГц
- Длительность импульса От 1 нс
- Время нарастания/спада 800 пс – 1000 с, разрешение 1 пс
- Диапазон изменения скважности 0,1% - 99,9%
- Выброс 2%
- Джиттер <10 пс
- Произвольная форма (СПФ)
- Диапазон частот 1 мкГц – 400 МГц
- Длина памяти 16 тысяч точек – стандартный режим
- 1/16/32/64 МБ – расширенный режим
- Разрешение ЦАП 14 бит
- Частота дискретизации 2,5 ГГц
- Минимальное время нарастания/спада 800 пс
- Джиттер 400 пс
- Пакетный режим
- Формы сигналов Стандартные формы сигналов (кроме: DC, шум) + СПФ
- Режим запуска Синхронизированный или по строб-импульсу
- Число импульсов в пакете 1 … 1000000 импульсов или бесконечно
- Внутренняя задержка запуска 0 ... 100 с
- Погрешность установки задержки ±(0,1% от уст. + 5 пс)
- ГКЧ
- Формы несущей Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ
- Время качания 50 мкс ... 2000 с ± 1 %
- Погрешность установки времени качания ≤ 0,4 %
- Закон качания Линейный, логарифмический, пошаговый, пользовательский
- Источник синхронизации Внешний, внутренний, ручной
- АМ, ЧМ
- Формы несущей Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ
- Источник модуляции Внешний/внутренний
- Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная (частота до 50 МГц)
- Коэффициент АМ 0 ... 120 % (АМ)
- ФМ
- Формы несущей Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ
- Источник модуляции Внешний/внутренний
- Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная (частота до 50 МГц)
- Диапазон установки девиации фазы 0º ... 360º
- ЧМН, АМН
- Формы несущей Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ
- Источник модуляции Внешний/внутренний
- Модулирующее колебание (внутреннее) Меандр (скважность 50 %)
- Частота модуляции 500 мкГц ... 50 МГц
- Частота скачка ЧМн 1 мкГц ... 600 МГц
- Скачок фазы ФМн 0º ... 360º
- ШИМ
- Формы несущей Импульс
- Источник модуляции Внешний/внутренний
- Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная (частота до 50 МГц)
- Частота модуляции 500 мкГц ... 50 МГц
- Диапазон девиации 0% ... 50% от периода импульса
- Цифровые каналы (опция)
- Число каналов 16 – 2 группы по 8
- 32 – 2 группы по 16
- Тип разъема Mini-SAS HD (на передней панели)
- Выходное сопротивление 100 Ом
- Выходной стандарт LVDS - низковольтная дифференциальная передача сигналов
- Время нарастания/спада 600 пс
- Частота дискретизации 1,25 ГГц (16 каналов), 625 МГц (32 канала)
- Дополнительные входы/выходы
- Маркер
- 2 канала, тип SMA, 50 Ом, выходной уровень: 1 В ... 2,5 В (разрешение: 10 мВ)
- Синхровход/Строб
- тип SMA; 1,1 кОм; входной уровень: -10 В ... 10 В (разрешение: 50 мВ); защита входа ≤±15 В; минимальный длительный импульс 12 нс
- AUX (вход/выход)
- Тип SMA
- Выбор входа/выход: синхр, ОГ, внешняя тактовая частота, внешняя модуляция.
- ОГ вход: 50 Ом; входной уровень: - 5 дБм ... 4 дБм; диапазон частот: 10 МГц ... 80 МГц
- ОГ выход: 50 Ом; входной уровень: 1,6 Впик-пик; частота: 10 МГц
- Вход тактовой частоты: 2 канала, 50 Ом; входной уровень: -5 дБм ... 4 дБм (15 Вdc максимально); диапазон частот: 1,25 ГГц ... 2,5 ГГц
- Вход модуляции: 2 канала; 10 кОм, полоса пропускания: 10 МГц (дискретность 50 МГц); выходной уровень: -1 В ... +1 В (кроме FSK, PSK) FSK, PSK: 3,3 В
- Общие данные
- Дисплей Графический ЖК-дисплей, диагональ 17,78 см, емкостной сенсорный. Разрешение: 1024х600
- Операционная система Windows 10
- Интерфейс USB (4-USB 2.0, 2-USB 3.0), LAN
- Выходы (задняя панель) 2-PS/2 (мышь, клавиатура), HDMI, DVI, VGA, Audio IN/OUT
- Напряжение питания 100…240 В, 50 / 60 Гц
- Габаритные размеры 135 × 445 × 320 мм
- Возможность монтажа в 19" стойку (опция Rack Mount), высота 3U
- Масса 9,7 кг
