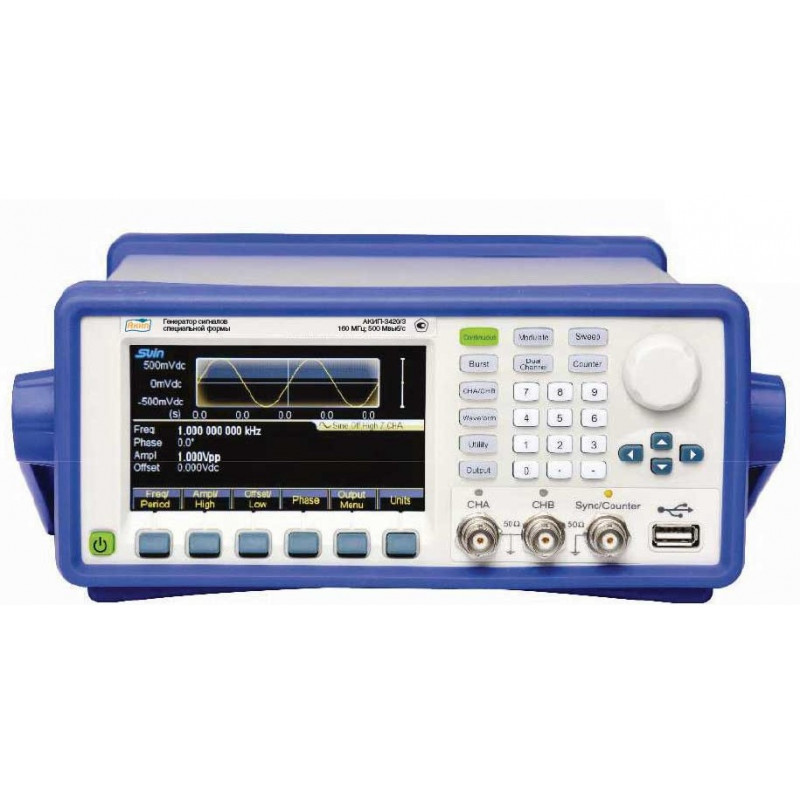

АКИП-3420/3

АКИП-3420/3
  • Производитель:
    АКИП
  • Госреестр СИ РФ:
    да
Цену уточняйте
Есть в наличии
Гарантия

на всё 100%

Доставка

по всей России

Профессиональная

консультация

  • Основные выходные параметры
  • Частотный диапазон
  • Cинус 1 мкГц … 80 МГц 1 мкГц … 120 МГц 1 мкГц … 160 МГц
  • Прямоугольный/импульс 1 мкГц … 30 МГц 1 мкГц … 40 МГц 1 мкГц … 50 МГц
  • Пила 1 мкГц … 30 МГц
  • СПФ 1 мкГц … 30 МГц
  • Разрешение от 1 мкГц (12 разрядов)
  • Погрешность уст. частоты Стандартно: ±2х10-6 + 1 мкГц
  • С опцией: 100: ±2×10-7
  • Погрешность уст. частоты Стандартно: ±2х10-6 + 1 мкГц
  • С опцией: 100: ±2×10-7
  • Выходной уровень Частота ≤ 40 МГц: 1 мВпп ... 10 Впп (50 Ом); 2 мВпп … 20 Впик (1 МОм)
  • Частота ≤ 80 МГц: 1 мВпп … 5 Впп (50 Ом); 2 мВпп … 10 Впп (1 МОм)
  • Частота ≤ 120 МГц: 1 мВпп … 2,5 Впп (50 Ом); 2 мВпп … 5 Впп (1 МОм)
  • Частота > 120 МГц: 1 мВпп … 2 Впп (50 Ом); 2 мВпп … 4 Впп (1 МОм)
  • Разрешение 1 мВпп (уровень ≥ 1 Впп, 50 Ом), 2 мВпп (уровень ≥ 2 Впп, 1 МОм)
  • 0,1 мВпп (уровень < 1 Впп, 50 Ом), 0,2 мВпп (уровень < 2 Впп, 1 МОм)
  • Погрешность уст. уровня ±(1% от уст. + 2 мВпп)
  • Постоянное смещение ±5 В (на 50 Ом), макс. разрешение 0,1 мВ,
  • погрешность ±(1% от установленной + 2 мВ + 0,5% от амплитуды)
  • Длина памяти 4…16384 точек
  • Выходное сопротивление 1 МОм / 50 Ом
  • Синусоида
  • Уровень гармоник относительно уровня основной частоты ≤-60 дБн в диапазоне до 10 МГц
  • ≤-55 дБн в диапазоне до 80 МГц
  • ≤-50 дБн в диапазоне до 100 МГц
  • ≤-45 дБн в диапазоне свыше 100 МГц
  • Сумма гармонические искажений ≤ 0,1% (на частотах до 20 кГц)
  • Прямоугольник, импульс, пила
  • Время нарастания прямоугольника ≤ 8 нс
  • Скважность 0,1 % - 99,9 %
  • Время нарастания импульс 4 нс … 100 мкс
  • Длительность импульса 10 нм … 1000 с
  • Асимметричность (пила) 0% … 100%
  • Частота дискретизации
  • Частота дискретизации Короткая память (кан.А/кан.B): 500 МГц
  • Длинная память (кан.A): 1 мкГц … 125 МГц, разрешение 1 мкГц
  • Длина памяти Короткая память (кан.А/кан.B): 16384 фиксированное значение
  • Длинная память (кан.A): 6 точек … 1 048576 точек
  • Разрешение ЦАП 14 бит
  • Виды модуляции АМ, ЧМ, ФМ, ШИМ, СУМ, ЧМн (FSK, 4FSK, QFSK), ФМн (PSK, 4PSK, 4PSK), АМн (ASK, OSK)
  • Частота модуляции 1 мГц … 100 кГц (АМ, ЧМ, ФМ, ШИМ), 1 мГц … 1 МГц (СУМ)
  • Глубина АМ 0% … 120%
  • Девиация фазы ФМ 0° … 360°
  • Девиация ШИМ 0% … 99%
  • Амплитуда СУМ 0% … 100%
  • Частота манипуляции 1 мГц … 1 МГц
  • Частота скачка 1 мкГц … макс. Выходной частоты
  • Источник модуляции Внутренний, внешний
  • Свипирование (ГКЧ)
  • Режимы свипирования 1 мс … 500 с
  • Время задержки/ возврата/ интервала 0 … 500 с
  • Время задержки/ возврата/ интервала 0 … 500 с
  • Пакетный режим
  • Формы сигналов Синус, прямоугольник, пила/ треугольник и др.
  • Число импульсов в пакете 1 … 1x108
  • Период повторения 1 мкс … 500 с
  • Режим управления Внутренний (авто)/внешний (запуск ТТЛ по нарастающему фронту (по строб-импульсу))/ ручной однократный запуск
  • Режим сложения
  • По частоте Отношение частот / разность частот
  • По амплитуде Разность амплитуд/ разность смещений
  • Объединение формы Объединяемые амплитуды: 0% ~ 100%
  • Параметры дополнительных входов/выходов
  • Вход внешнего опорного сигнала 10 МГц ± 50 Гц; входной уровень: 100 мВпп … 5 Впп; 300 Ом
  • Выход опорного сигнала 10 МГц; уровень: > 1 Впп; 50 Ом
  • Синхровыход (SYNC) Выходной уровень: TTL; время нарастание: ≤ 10 нс; выходное сопротивление: 50 Ом
  • Вход/Выход синхронизации Вход/выход уровень: TTL; вход/выход сопротивление: 1 кОм
  • Вход внешней модуляции Входное уровень: ± 2,5 Впп (глубина модул. 100 %); входное сопротивление: 10 кОм
  • Частомер
  • Частотный диапазон 10 мГц…350 МГц (100 нс…20 с); время счета 1 мс…100 с
  • Чувствительность 20 мВскз…5 Вскз
  • Общие данные
  • ЖК-дисплей Графический цветной (TFT, диагональ 11 см), 480х272 точек
  • Память 7 ячеек (пользовательские СПФ), 1 ячейка (гармоника)
  • Напряжение питания 220 В (± 22 В), 47~53 Гц
  • Рабочие условия 0…40°С, 80%
  • Интерфейс USB, LAN
  • Габаритные размеры, масса 367 × 256 × 106 мм; 3,7 кг
