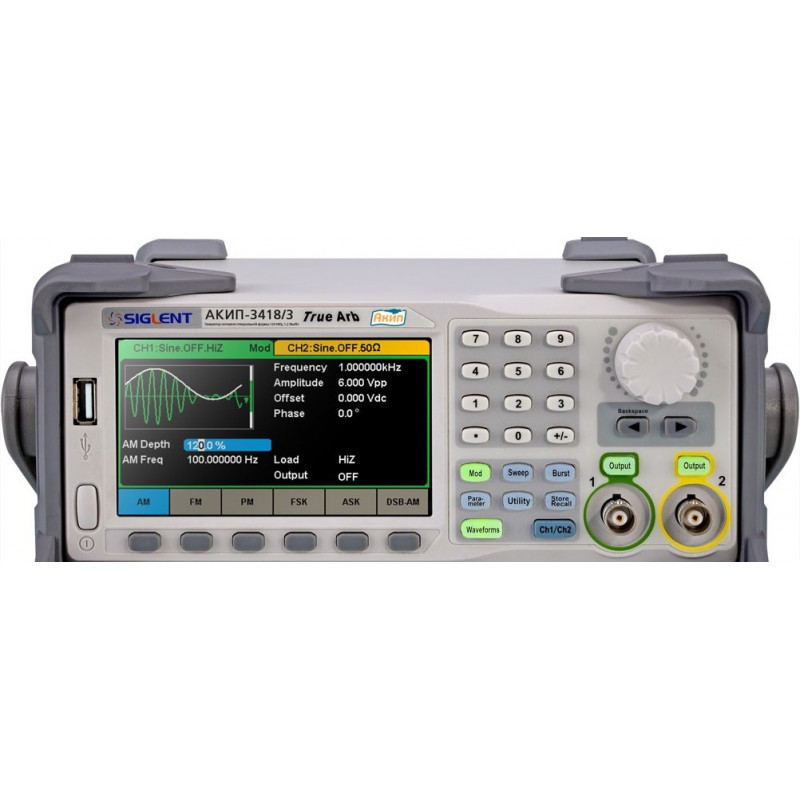

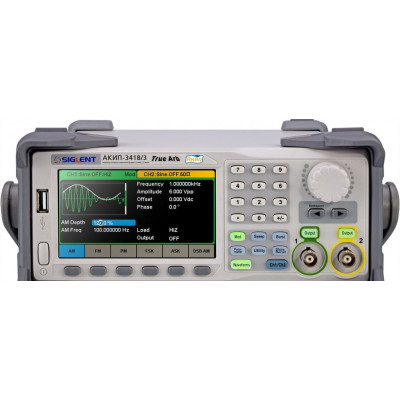

АКИП-3418/2
- Производитель:
- 1
- Госреестр СИ РФ:да
- ВЫХОДНЫЕ ПАРАМЕТРЫ (КАН1/ КАН2)
- Частотный диапазон (для синуса) 1 мкГц – 80 МГц
- Разрешение 1 мкГц
- Погрешность установки частоты ± 1 *10- 6
- Выходной уровень (50 Ом) 1 мВ - 10 В пик - пик (≤ 2 0 МГц)
- 1 мВ - 5 В пик - пик ( >2 0 МГц)
- Погрешность установки уровня ±(1%+1 мВпп ) , 10 кГц син., 0 В смещение
- Выходное сопротивление 1 МОм/ 50 Ом
- СИНУСОИДА
- Коэффициент гармоник
- ≤ - 65 дБн от 0 до 1 0 МГц ,
- < - 60 дБн свыше 10 МГц до 20 МГц ,
- < - 55 дБн свыше 20 МГц до 40 МГц ,
- < - 50 дБн свыше 40 МГц до 60 МГц ,
- < - 45 дБн свыше 60 МГц до 80 МГц ,
- < - 40 дБн свыше 80 МГц до 100 МГц ,
- < - 38 дБн свыше 100 МГц до 120 МГц .
- КНИ (коэфф. нелин. искажений) < 0, 075 % ( 0 дБм , 1 0 Гц – 20 кГц)
- Негармонические составляющие - 70 дБн ≤ 50 МГц ,
- - 65 дБн > 50 МГц .
- МЕАНДР
- Частотный диапазон 1 мкГц – 25 МГц
- Время нарастания/спада ≤ 9 нс
- Выброс < 3 %
- Перестраиваемая скважность 0,001 – 99,999%
- Джиттер (скз) ≤ 150 пс
- ПИЛА, ТРЕУГОЛЬНИК
- Диапазон частот 1 мкГц – 1 МГц
- Нелинейность < 1%
- Перестраиваемая скважность 0,0 – 100,0%
- ИМПУЛЬС
- Диапазон частот 1 мкГц – 25 МГц
- Длительность импульса От 1 6,3 нс
- Погрешность установки длительности ±(0,01%+0, 3 нс )
- Время нарастания/спада 8,4 нс – 22,4 с, разрешение 100 пс
- Диапазон и зменения скважности 0, 00 1 % - 99, 999 %
- Выброс < 3 %
- Джиттер (скз) ≤ 150 пс
- БЕЛЫЙ ШУМ
- Полоса частот (белый шум) 120 МГц (-3 дБ)
- ПРОИЗВОЛЬНАЯ ФОРМА (СПФ)
- Диапазон частот 1 мкГц – 20 МГц
- Длина памяти 8 – 8 М точек
- Разрешение ЦАП 14 бит
- Частота дискретизации 5 МГц ( TrueArb ), 300 МГц ( DDS)
- Джиттер (скз) ≤ 150 п с
- ПАКЕТНЫЙ РЕЖИМ
- Формы сигналов Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс
- Частота несущей 2 мГц – 120 МГц (в зависимости от модели)
- Виды запуска П о счету (1 ... 100 0000 имп. – при мин. длит. 1 мкс), непрерывный, по строб - импульсу )
- Нач./конеч. фаза 0° - +360°
- Период повторения 1 мкс – 10 00 с ± 1%
- Источник стро б - импульса Внешний , внутренний
- Источник синхронизации Внешний, внутренний, ручной
- АМ, ЧМ
- Формы несущей Синус, меандр, пила, произвольная
- Источник модуляции Внешний/внутренний
- Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная (частота 1 мГц – 1 МГц)
- Коэффициент АМ 0 - 1 20 % (АМ)
- ФМ
- Формы несущей Синус, меандр, пила, произвольная
- Источник модуляции Внешний/внутренний
- Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная (частота 1 мГц – 1 МГц)
- Диапазон установки девиации фазы 0 º - 360 , 0 º
- ЧМН, АМН
- Формы несу щей Синус, меандр, пила, произвольная
- Источник модуляции Внешний/внутренний
- Модулирующее колебание (внутреннее) Меандр (скважность 50 %, частота 1 мГц – 1 М Гц )
- ШИМ
- Диапазон частот мГц – 1 МГц
- Модулирующее колебание (внутреннее) Синус, меандр, пи ла, произвольная
- Источник модуляции Внешний/внутренний
- ГКЧ
- Формы несущей Синус, меандр, пила, произвольная
- Время качания 1 мс - 500 с ± 1 %
- Закон качания Линейный или логарифмический
- Тип качания Возрастание или убывание
- Источник синхронизации Внешний, внутренний, ручной
- ЧАСТОТОМЕР
- Частотный диапазон 100 мГц - 200 МГц
- Измерения Частота, период, +/ - длительность, скважность ( F ≤ 10 МГц; U ≤ 5 В пик - пик )
- Вход МОм , связь по входу: AC / DC , фильтр ВЧ: вкл/выкл
- Чувствительность 10 0 мВ скз ( < 1 00 МГц), 2 00 мВ crp (100 - 200 МГц)
- ПАРАМЕТРЫ ДОПОЛНИТЕЛЬНЫХ ВХОДОВ/ВЫХОДОВ
- Вход/Выход внешнего опорного сигнала 10 МГц; входной уровень : 1,4 – 3,3 Впик - пик ;
- Вход внешней синхронизации Входной уровень: КМОП ; время отклика : ≤ 60 0 нс; входное сопротивлени е: 100 кОм
- Выход сигнала синхронизации Входной уровень: КМОП ; время отклика : ≤ 60 0 нс; входное сопротивлени е: 100 кОм
- Выход SYNC Входной уровень: TTL; длительность импульса: > 50 нс; выходное сопротивление: 10 0 Ом; максимальная частота: 1 МГц
- Вход внешней модуляции глубина модуляции (100 %) 11 – 13 В ; с опротивление 10 кОм
- ОБЩИЕ ДАННЫЕ
- ЖК - дисплей Цветной графический сенсорный , диагональ 11 см, разрешение: 480 х2 72
- Напряжение питания 220 В ( ± 15 %), 50 / 60 Гц
- Габаритные размеры 10 7 × 2 6 0 × 296 мм
- Масса 3 , 43 кг
