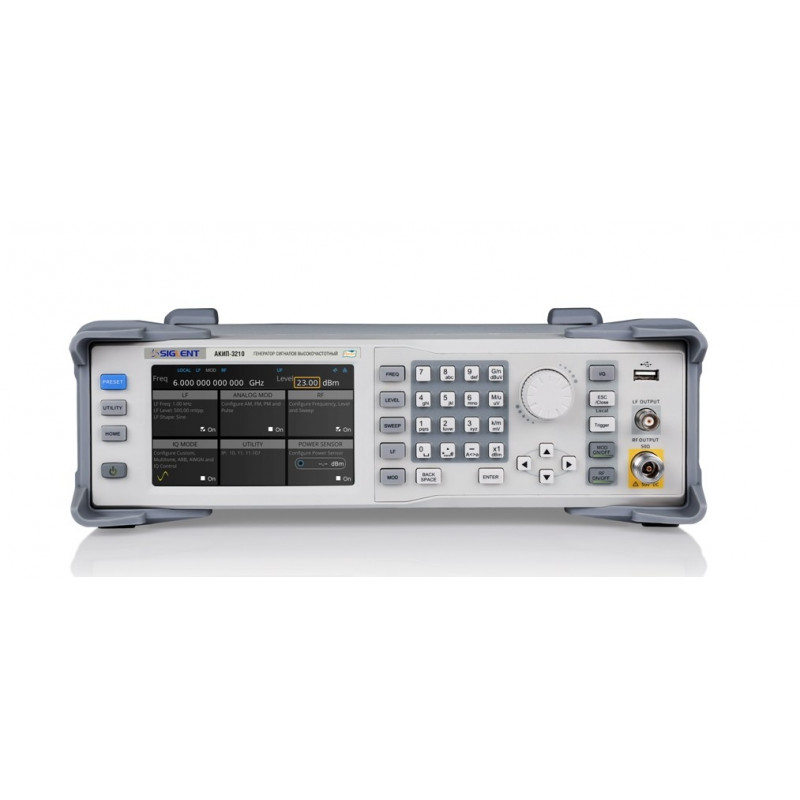

АКИП-3210
- Производитель:
- 1
- Выходная частота
- Диапазон 9 кГц … 4 ГГц
- Диапазон IQ 10 МГц … 4 ГГц
- Дискретность установки 0,001 Гц
- Пределы допускаемой
- относительной погрешности
- установки частоты Стандартно: ±1×10-6
- Опция: ±5×10-8
- Есть вход сигнала внешней опорной частоты 10 МГц
- Выходной уровень
- Диапазон установки уровня выходного сигнала, 50 Ом
- В скобках указано нормируемое значение
- 9 кГц ≤ f < 100 кГц -110 … +7 дБм (-110 … +4 дБм)
- 100 кГц ≤ f < 1 МГц -110 … +15 дБм (-110 … +13 дБм)
- 1 МГц ≤ f ≤ 4 ГГц -140 … +26 дБм (-130 … +20 дБм)
- 4 ГГц < f ≤ 6 ГГц -130 … +24 дБм (-120 … +20 дБм)
- Разрешение 0,01 дБ
- Погрешность установки -110…-130 дБм -90 дБм…-110 дБм -40 дБм…-90 дБм -40 дБм…+26 дБм
- 9 кГц ≤ f < 100 кГц ±0,9 дБ ±0,9 дБ ±1,1 дБ
- 100 кГц ≤ f ≤ 4 ГГц ±0,7 дБ ± 0,7 дБ ±1,1 дБ ±1,1 дБ
- 4 ГГц < f ≤ 6 ГГц ±0,7 дБ ±0,7 дБ ±1,1 дБ ±1,2 дБ
- КСВН ALC вкл., температура 20˚С…30˚С.
- ALC – автоматическая регулировка выходной мощности
- ≤1,8 при уровне < 0 дБм
- Защита выхода Максимально допустимое обратное напряжение: 50 Впост
- Максимальная обратная входная мощность: +30 дБм (1 мГц ≤ f ≤ 6 ГГц)
- Плотность фазовых шумов <-122 дБн/Гц при отстройке на 20 кГц от несущей 100 МГц
- <-120 дБн/Гц при отстройке на 20 кГц от несущей 1 ГГц
- <-106 дБн/Гц при отстройке на 20 кГц от несущей 4 ГГц
- <-105 дБн/Гц при отстройке на 20 кГц от несущей 6 ГГц
- Уровень гармонических искажений <-30 дБн, 1 МГц < f ≤ 6 ГГц, уровень ≤+13 дБм
- Уровень субгармонических искажений <-48 дБн, 1 МГц < f ≤ 6 ГГц, уровень ≤+13 дБм
- при отстройке от несущей >10 кГц
- Уровень негармонических искажений <-65 дБн, 1 МГц < f ≤ 4 ГГц, уровень ≤+13 дБм
- <-56 дБн, 4 ГГц < f ≤ 6 ГГц, уровень ≤+13 дБм
- при отстройке от несущей >10 кГц
- Свипирование частота / уровень (ГКЧ)
- Режим свипирования Шаговый (линейный или логарифмический), по списку
- Диапазон частот/уровня Полный диапазон ВЧ выхода
- Режим работы Однократный непрерывный
- Число точек свипирования Шаговый режим: 2 … 65535
- По списку: 2 … 500
- Длительность точки 10 мс … 100 с (разрешение 0,1 мс)
- Источник синхронизации Внешний, внутренний, ручной
- НЧ Выход
- Формы сигнала Синус, прямоугольник, пила/треугольник, DC
- Диапазон частот 0,1 Гц … 1 МГц – синус (разрешение: 0,01 Гц)
- 0,1 Гц … 20 кГц – прямоугольник, пила (разрешение: 0,01 Гц)
- Выходной уровень (50 Ом) 1 мВпик-пик … 3 Впик-пик (разрешение: 1 мВ)
- Постоянное смещение Макс. 2,5 В – 0,5*Uвых (разрешение: 1 мВ)
- Свипирование (ГКЧ) Режим: линейный или логарифмический. Диапазон: 0,01 Гц … 1 МГц.
- Длительность точки: 1 мс … 500 с (разрешение 0,1 мс).
- Источник синхронизации: внешний, внутренний, ручной
- Амплитудная модуляция (Внутренняя / Внешняя)
- Диапазон установки коэффициента АМ 0 … 100 % (разрешение 0,1 %)
- Погрешность установки коэффициента АМ, % ±(0,04·Кам+1), при Кам ≤80 %, уровне выходного сигнала 0 дБм и модулирующей частоте 1 кГц
- Частота модуляции 10 Гц … 100 кГц
- Искажение < 3 % (частота АМ 1 кГц, уровень 0 дБм, глубина АМ <80%)
- Частотная модуляция (Внутренняя / Внешняя)
- Девиация частоты Макс. N*1 МГц
- Погрешность установки девиации частоты (Df), Гц ±(0,02·Df+20)
- Частота модуляции 10 Гц … 100 кГц
- Коэффициент гармоник ЧМ <1 % (частота ЧМ 1 кГц, девиация частоты ≤50 кГц)
- Фазовая модуляция (Внутренняя / Внешняя)
- Девиация фазы N*5 рад
- Разрешение 0,01 рад
- Погрешность установки девиации фазы (Dφ), рад ±(0,02·Dφ + 0,05)
- Частота модуляции 10 Гц … 100 кГц
- Импульсная модуляция (Внутренняя / Внешняя)
- Подавление в паузе >70 дБн (1 МГц < f ≤ 4 ГГц); >65 дБн (4 ГГц < f ≤ 6 ГГц)
- Время нарастания/спада ≤50 нс
- Период следования 40 нс …300 с
- Генератор импульсов (Внутренняя / Внешняя)
- Вид выходного сигнала Одиночный или парный импульс (отрицательная полярность, положительная полярность)
- Период следования 40 нс … 300 с (разрешение: 10 нс)
- Длительность импульса 20 нс … 300 с (разрешение: 10 нс)
- Задержка парного импульса 20 нс … 300 с (разрешение: 10 нс)
- Источник синхронизации Внешний, внутренний, ручной
- Задержка внешнего запуска 140 нс … 300 с (разрешение: 10 нс)
- Генератор пачек импульсов (Опция)
- Число импульсов 1 … 2047
- Число повторений 1 … 65535
- Длительность импульса 20 нс – 300 с
- IQ модуляция
- Внешняя IQ Полоса частот модулирующих сигналов (I или Q) до 100 МГц
- Полоса частот ВЧ-сигналов до 200 МГц
- Настройки внутреннего генератора IQ сигналов Смещение I/Q ±50 %, Усиление I/Q ± 4 дБ,
- Настройка угла квадратуры ±10°
- I/Q-выходы Импеданс:
- Внешние выходы I/Q-модулятора
- Полоса пропускания Полоса частот модулирующих сигналов (I или Q) до 100 МГц
- Полоса частот ВЧ-сигналов до 200 МГц
- Уровень возбуждения на входе, соответствующий полной шкале (I+Q) 0,5 Вскз (50 Ом)
- Настройки внутреннего генератора модулирующих I/Q-сигналов
- Смещение I/Q ±50 %,
- Усиление I/Q ±4 дБ
- Настройка угла квадратуры ±10°
- I/Q-выходы
- Импеданс 50 Ом на выход, 100 Ом дифференциальный выход
- Максимальное напряжение на выход ±0,5 Впик-пик, синусоидальная форма сигнала
- Полоса пропускания (I, Q) Модулирующие сигналы (I или Q) 37,5 МГц (опция до 75 МГц)
- Неравномерность АЧХ ±0,3 дБ, измеренная при включённой внутренней коррекции канала, оптимизированной для I/Q-выходов
- Смещение I/Q в синфазном режиме ±1,5 В (50 Ом)
- Смещение I или Q в дифференциальном режиме ±3 В (50 Ом)
- Генератор модулирующих сигналов
- Частота дискретизации от 100 Гц до 120 МГц (опция: от 100 Гц до 240 МГц)
- Полоса частот
- ВЧ-модуляции (I + Q) 75 МГц (опция до 150 МГц)
- Диапазон смещения частоты ±60 МГц
- Память модулирующего сигнала произвольной формы Максимальная ёмкость для воспроизведения: 200 МБ
- Максимальная ёмкость для запоминания, включая маркеры: 4 ГБ
- Сегменты модулирующего сигнала Длина сегмента: от 200 байт до 200 МБ
- Последовательности модулирующих сигналов Максимальное число последовательностей: 1024
- Максимальное число повторений: 65535
- Запуск Тип: непрерывный, однократный, строб, с переходом на сегмент
- Источник: кнопка запуска, внешний, по шине (GPIB, LAN, USB)
- Задержка запуска: 83 нс + 8 периодов тактового сигнала дискретизации
- Точность запуска: 10 нс
- Маркеры Полярность маркера: отрицательная, положительная
- Число маркеров: 4
- Подавление в паузе между пакетами/гашение ВЧ-сигнала: >70 дБ
- Аддитивный белый гауссов шум
- Тип В реальном времени
- Режимы работы Отдельно генерируемый или добавляемый цифровыми методами к сигналу, воспроизводимому генератором сигналов произвольной формы
- Полоса частот от 1 Гц до 75 МГц (опция: от 1 Гц до 150 МГц)
- Отношение несущая/шум ±100 дБ при добавлении к модулирующим сигналам
- Форматы отношения несущая/шум C/N (С/Ш), Eb/No
- Режимы модуляции произвольной формы
- Форматы модуляции ФМн (PSK): BPSK, QPSK, 8PSK, DBPSK, DQPSK, 8PSK, OQPSK，
- PI/4-DQPSK, PI/8-D8PSK
- QAM: 16QAM ,32QAM ,64QAM ,128QAM ,256QAM ,512QAM
- MFSK: 2FSK ,4FSK ,8FSK ,16FSK, MSK
- АМн (ASK): 2ASK,4ASK,8ASK,16ASK
- Символьная скорость 60 символов/c (опция: 120 символов/c)
- Поддержка приложений
- Приложения сотовой связи реального времени 3GPP WCDMA, 3GPP LTE-FDD, GSM/EDGE, 3GPP2 CDMA2000
- Входы / Выходы
- Передняя панель
- ВЧ выход N тип (мама), 50 Ом
- НЧ выход BNC тип (мама), 50 Ом
- Задняя панель
- Синхронизация вход/выход BNC тип (мама), 100 кОм
- 5 В TTL
- Внеш. модуляция вход BNC тип (мама), высокоомный
- Импульс вход/выход BNC тип (мама), вход: высокоомный, выход: 50 Ом, CMOS 3,3 В
- Выход ОГ 10 МГц, BNC тип (мама), 50 Ом, >0 дБм
- Вход ОГ 10 МГц, BNC тип (мама), 50 Ом, -5 дБм … +10 дБм
- Сигнальный выход BNC тип (мама), 50 Ом, CMOS 3,3 В
- Вход I BNC тип (мама), 20 кОм
- Вход Q BNC тип (мама), 20 кОм
- Вход I+ BNC тип (мама), 50 Ом
- Вход I- BNC тип (мама), 50 Ом
- Вход Q+ BNC тип (мама), 50 Ом
- Вход Q- BNC тип (мама), 50 Ом
- Общие данные
- ЖК-дисплей Сенсорный емкостной, диагональ 12,7 см, разрешение: 800 х 480 точек
- Память Встроенная Flash 4 Гб, поддержка USB Flash дисков
- Напряжение питания 100 – 240 В (автовыбор), 50/60 Гц
- Частота питающей сети 50/60 Гц – при напряжении питания от 100 до 240 В
- 400 Гц – при напряжении питания от 100 до 120 В
- Потребляемая мощность Не более 75 Вт
- Рабочая температура 5…45°С
- Интерфейсы LAN, USB-Device, опциональный адаптер GPIB – USB
- Память Встроенная (256 МБ)
- Габаритные размеры 338 × 113 × 369 мм (ШхВхГ)
- Масса Не более 5,3 кг
- Комплект поставки Кабель USB, кабель питания, руководство по эксплуатации
