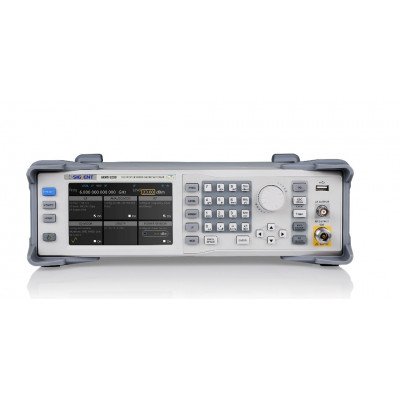

АКИП-3209
- Производитель:
- 1
- Выходная частота
- Диапазон 9 кГц … 4 ГГц
- Дискретность установки 0,001 Гц
- Пределы допускаемой
- относительной погрешности
- установки частоты Стандартно: ±1×10-6
- Опция: ±5×10-8
- Есть вход сигнала внешней опорной частоты 10 МГц
- Выходной уровень
- Диапазон установки уровня выходного сигнала, 50 Ом В скобках указано нормируемое значение
- 9 кГц ≤ f < 100 кГц -110 … +7 дБм (-110 … +4 дБм)
- 100 кГц ≤ f < 1 МГц -110 … +15 дБм (-110 … +13 дБм)
- 1 МГц ≤ f ≤ 4 ГГц -140 … +26 дБм (-130 … +20 дБм)
- 4 ГГц < f ≤ 6 ГГц -130 … +24 дБм (-120 … +20 дБм)
- Разрешение 0,01 дБ
- Погрешность установки -110…-130 дБм -90 дБм…-110 дБм -40 дБм…-90 дБм -40 дБм…+26 дБм
- 9 кГц ≤ f < 100 кГц ±0,9 дБ ±0,9 дБ ±1,1 дБ
- 100 кГц ≤ f ≤ 4 ГГц ±0,7 дБ ±0,7 дБ ± 1,1 дБ ±1,1 дБ
- 4 ГГц < f ≤ 6 ГГц ±0,7 дБ ±0,7 дБ ±1,1 дБ ±1,2 дБ
- ALC вкл., температура 20˚С…30˚С.
- ALC – автоматическая регулировка выходной мощности
- КСВН ≤1,8 при уровне < 0 дБм
- Защита выхода Максимально допустимое обратное напряжение: 50 Впост
- Максимальная обратная входная мощность: +30 дБм (1 мГц ≤ f ≤ 6 ГГц)
- Плотность фазовых шумов <-122 дБн/Гц при отстройке на 20 кГц от несущей 100 МГц
- <-120 дБн/Гц при отстройке на 20 кГц от несущей 1 ГГц
- <-106 дБн/Гц при отстройке на 20 кГц от несущей 4 ГГц
- <-105 дБн/Гц при отстройке на 20 кГц от несущей 6 ГГц
- Уровень гармонических искажений <-30 дБн, 1 МГц < f ≤ 6 ГГц, уровень ≤+13 дБм
- Уровень субгармонических искажений <-48 дБн, 1 МГц < f ≤ 6 ГГц, уровень ≤+13 дБм
- при отстройке от несущей >10 кГц
- Уровень негармонических искажений <-65 дБн, 1 МГц < f ≤ 4 ГГц, уровень ≤+13 дБм
- <-56 дБн, 4 ГГц < f ≤ 6 ГГц, уровень ≤+13 дБм
- при отстройке от несущей >10 кГц
- Свипирование частота / уровень (ГКЧ)
- Режим свипирования Шаговый (линейный или логарифмический), по списку
- Диапазон частот/уровня Полный диапазон ВЧ выхода
- Режим работы Однократный непрерывный
- Число точек свипирования Шаговый режим: 2 … 65535
- По списку: 2 … 500
- Длительность точки 10 мс … 100 с (разрешение 0,1 мс)
- Источник синхронизации Внешний, внутренний, ручной
- НЧ выход
- Формы сигнала Синус, прямоугольник, пила/треугольник, DC
- Диапазон частот 0,1 Гц … 1 МГц – синус (разрешение: 0,01 Гц)
- 0,1 Гц … 20 кГц – прямоугольник, пила (разрешение: 0,01 Гц)
- Выходной уровень (50 Ом) 1 мВпик-пик … 3 Впик-пик (разрешение: 1 мВ)
- Постоянное смещение Макс. 2,5 В – 0,5*Uвых (разрешение: 1 мВ)
- Свипирование (ГКЧ) Режим: линейный или логарифмический. Диапазон: 0,01 Гц … 1 МГц.
- Длительность точки: 1 мс … 500 с (разрешение 0,1 мс).
- Источник синхронизации: внешний, внутренний, ручной
- Амплитудная модуляция (внутренняя / внешняя)
- Диапазон установки коэффициента АМ 0 … 100 % (разрешение 0,1 %)
- Погрешность установки коэффициента АМ, % ±(0,04·Кам+1), при Кам ≤80 %, уровне выходного сигнала 0 дБм и модулирующей частоте 1 кГц
- Частота модуляции 10 Гц … 100 кГц
- Искажение < 3 % (частота АМ 1 кГц, уровень 0 дБм, глубина АМ <80%)
- Частотная модуляция (внутренняя / внешняя)
- Девиация частоты Макс. N*1 МГц
- Погрешность установки девиации частоты (Df), Гц ±(0,02·Df+20)
- Частота модуляции 10 Гц … 100 кГц
- Коэффициент гармоник ЧМ <1 % (частота ЧМ 1 кГц, девиация частоты ≤50 кГц)
- Фазовая модуляция (внутренняя / внешняя)
- Девиация фазы N*5 рад
- Разрешение 0,01 рад
- Погрешность установки девиации фазы (Dφ), рад ±(0,02·Dφ + 0,05)
- Частота модуляции 10 Гц … 100 кГц
- Импульсная модуляция (внутренняя / внешняя)
- Подавление в паузе >70 дБн (1 МГц < f ≤ 4 ГГц); > 65 дБн (4 ГГц < f ≤ 6 ГГц)
- Время нарастания/спада ≤50 нс
- Период следования 40 нс …300 с
- Генератор сигналов (внутренний / внешний)
- Вид выходного сигнала Одиночный или парный импульс (отрицательная полярность, положительная полярность)
- Период следования 40 нс … 300 с (разрешение: 10 нс)
- Длительность импульса 20 нс … 300 с (разрешение: 10 нс)
- Задержка парного импульса 20 нс … 300 с (разрешение: 10 нс)
- Источник синхронизации Внешний, внутренний, ручной
- Задержка внешнего запуска 140 нс … 300 с (разрешение: 10 нс)
- Генератор пачек импульсов (Опция)
- Число импульсов 1 … 2047
- Число повторений 1 … 65535
- Длительность импульса 20 нс – 300 с
- Выходы / Выход
- Передняя панель
- ВЧ выход N тип (мама), 50 Ом
- НЧ выход BNC тип (мама), 50 Ом
- Задняя панель
- Синхронизация вход/выход BNC тип (мама), 100 кОм
- 5 В TTL
- Внеш. модуляция вход BNC тип (мама), высокоомный
- Импульс вход/выход BNC тип (мама), вход: высокоомный, выход: 50 Ом, CMOS 3,3 В
- Выход ОГ 10 МГц, BNC тип (мама), 50 Ом, >0 дБм
- Вход ОГ 10 МГц, BNC тип (мама), 50 Ом, -5 дБм … +10 дБм
- Сигнальный выход BNC тип (мама), 50 Ом, CMOS 3,3 В
- Общие данные
- ЖК-дисплей Сенсорный емкостной, диагональ 12,7 см, разрешение: 800 х 480 точек
- Память Встроенная Flash 4 Гб, поддержка USB Flash дисков
- Напряжение питания 100 – 240 В (автовыбор), 50/60 Гц
- Частота питающей сети 50/60 Гц – при напряжении питания от 100 до 240 В
- 400 Гц – при напряжении питания от 100 до 120 В
- Потребляемая мощность Не более 75 Вт
- Рабочая температура 5…45°С
- Интерфейсы LAN, USB-Device, опциональный адаптер GPIB – USB
- Память Встроенная (256 МБ)
- Габаритные размеры 338 × 113 × 369 мм (ШхВхГ)
- Масса Не более 5,3 кг
