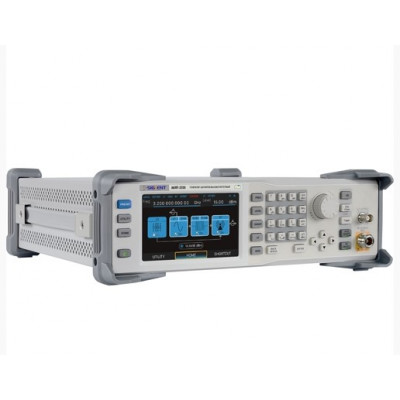

АКИП-3208

АКИП-3208
  • Производитель:
    АКИП
  • Госреестр СИ РФ:
    да
Цену уточняйте
Есть в наличии
Гарантия

на всё 100%

Доставка

по всей России

Профессиональная

консультация

  • Дискретность установки 0,01 Гц
  • Погрешность установки стандартное исполнение ±1×10-6 (есть вход внешней опорной частоты 10 МГц)
  • Погрешность установки опция 100 ±2×10-7
  • Погрешность установки опция 101 ±5×10-8
  • Выходной уровень
  • Диапазон установки уровня выходного сигнала, 50 Ом
  • 9 кГц ≤ f ≤ 100 кГц, -110 … +9 дБм (-110 … +7 дБм);
  • 100 кГц < f ≤ 1 МГц, -110 … +15 дБм (-110 … +10 дБм);
  • 1 МГц < f ≤ 3,2 ГГц, -110 … +20 дБм (-110 … +13 дБм)
  • Разрешение 0,01 дБ
  • Погрешность установки 100 кГц < f ≤ Fконеч
  • +13 дБм...-90 дБм: ± 0,7 дБ;
  • -90 дБм...-110 дБм: ± 1,1 дБ;
  • ALC включен, температура 20˚С…30˚С;
  • ALC - автоматическая регулировка выходной мощности
  • КСВН ≤ 2 при уровне < 0 дБм
  • Защита выхода Максимально допустимое обратное напряжение: 50 Впост;
  • максимальная обратная входная мощность: +30 дБм (1 мГц ≤ f ≤ 3,2 ГГц)
  • Плотность фазовых шумов < -118 дБн/Гц при отстройке на 20 кГц от несущей 100 МГц;
  • < -110 дБн/Гц при отстройке на 20 кГц от несущей 1 ГГц;
  • < -105 дБн/Гц при отстройке на 20 кГц от несущей 3 ГГц
  • Уровень гармонических искажений < -30 дБн, 1 МГц < f ≤ 3,2 ГГц, уровень ≤ +13 дБм
  • Уровень субгармонических искажений < -65 дБн, 1 МГц < f ≤ 1,5 ГГц, уровень ≤ +13 дБм
  • Уровень негармонических искажений < -75 дБн, 1,5 ГГц < f ≤ 3,2 ГГц, уровень ≤ +13 дБм при отстройке от несущей >10 кГц
  • * - В диапазоне частот от 9 кГц до 100 кГц параметры спектра (искажения) выходного сигнала не нормируются.
  • Свипирование частота/уровень (ГКЧ)
  • Режим свипирования Шаговый (линейный или логарифмический), по списку
  • Диапазон частот/уровня Полный диапазон ВЧ выхода
  • Режим работы Однократный непрерывный
  • Число точек свипирования Шаговый режим: 2 … 65535;
  • по списку: 2 ... 500
  • Длительность точки 10 мс ... 100 с (разрешение 0,1 мс)
  • Источник синхронизации Внешний, внутренний, ручной
  • НЧ выход
  • Формы сигнала Синус, прямоугольник, пила, DC
  • Диапазон частот 0,1 Гц … 1 МГц – синус (разрешение: 0,01 Гц);
  • 0,1 Гц … 20 кГц – прямоугольник, пила (разрешение: 0,01 Гц)
  • Выходной уровень (50 Ом) 1 мВпик-пик ... 3 Впик-пик (разрешение: 1 мВ)
  • Постоянное смещение Макс. 2,5 В – 0,5*Uвых (разрешение: 1 мВ)
  • Свипирование (ГКЧ) Режим: линейный или логарифмический. Диапазон: 0,01 Гц … 1 МГц. Длительность точки: 1 мс … 500 с (разрешение 0,1 мс). Источник синхронизации: внешний, внутренний, ручной
  • Амплитудная модуляция (внутренняя/внешняя)
  • Диапазон установки коэффициента АМ 0 … 100 % (разрешение 0,1 %)
  • Погрешность установки коэффициента АМ, % ±(0,04·Кам+1), при Кам ≤ 80 %, уровне выходного сигнала 0 дБм и модулирующей частоте 1 кГц
  • Частота модуляции 10 Гц ... 100 кГц
  • Искажение < 3 % (частота АМ 1 кГц, уровень 0 дБм, глубина АМ <80%)
  • Частотная модуляция (внутренняя/внешняя)
  • Девиация частоты Максимум N*1 МГц
  • Погрешность установки девиации частоты (Df), Гц ±(0,02·Df+20)
  • Частота модуляции 10 Гц ... 100 кГц
  • Коэффициент гармоник ЧМ < 1 % (частота ЧМ 1 кГц, девиация частоты ≤ 50 кГц)
  • Фазовая модуляция (внутренняя/внешняя)
  • Девиация фазы N*5 рад
  • Разрешение 0,01 рад
  • Погрешность установки девиации фазы (Dφ), рад ±(0,02·Dφ + 0,05)
  • Частота модуляции 10 Гц … 100 кГц
  • Импульсная модуляция (внутренняя/внешняя)
  • Подавдение в паузе > 70 дБн
  • Время нарастания/спада ≤ 15 нс
  • Период следования 40 нс … 300 с
  • Генератор импульсов
  • Вид выходного сигнала Одиночный или парный импульс (отрицательная полярность, положительная полярность)
  • Период следования 40 нс … 300 с (разрешение: 10 нс)
  • Длительность импульса 20 нс … 300 с (разрешение: 10 нс)
  • Задержка парного импульса 20 нс … 300 с (разрешение: 10 нс)
  • Источник синхронизации Внешний, внутренний, ручной
  • Задержка внешнего запуска 140 нс … 300 с (разрешение: 10 нс)
  • Генератор пачек импульсов (Опция)
  • Число импульсов 1 … 2047
  • Число повторений 1 … 65535
  • Длительность импульса 20 нс – 300 с
  • Внешняя IQ модуляция (Опция)**
  • Источник модуляции Внешний
  • Полоса частот Частота модуляции I или Q < 100 МГц ВЧ сигнал (I+Q) < 200 МГц
  • Входной уровень I2+Q2=0,5 Вскз
  • Величина вектора ошибки EVM
  • 16QAM, a=0.22, 5 MSps, уровень ≤ 0 дБм;
  • 10 МГц < f ≤ 1,5 ГГц, EVM ≤ 0,7%;
  • 1,5 ГГц < f ≤ 3,2 ГГц, EVM ≤ 1,2%;
  • QPSK, a=0.22, 5 MSps, уровень ≤ 0 дБм;
  • 10 МГц < f ≤ 1,5 ГГц, EVM ≤ 0,7%;
  • 1,5 ГГц < f ≤ 3,2 ГГц, EVM ≤ 1%
  • ** -  В качестве источника внешнего источника модуляции необходим генератор с IQ выходом. Например, генератор серии АКИП-3422 с установленной опцией IQ модуляции.
  • Входы/выход
  • ВЧ выход N тип (мама), 50 Ом
  • НЧ выход BNC тип (мама), 50 Ом
  • Синхронизация вход/выход BNC тип (мама), 50 Ом;
  • 5 В TTL
  • Внешняя модуляция вход BNC тип (мама), 50 Ом
  • Импульс вход/выход BNC тип (мама), 100 кОм, CMOS 3,3 В
  • Выход ОГ 10 МГц, BNC тип (мама), 50 Ом, > 0 дБм
  • Вход ОГ 10 МГц, BNC тип (мама), 50 Ом, -5 дБм … +10 дБм
  • Сигнальный выход BNC тип (мама), 50 Ом, CMOS 3,3 В
  • IQ мод. вход (опция) Вход I: BNC тип (мама), 50 Ом. Вход Q: BNC тип (мама), 50 Ом
  • Общие характеристики
  • Напряжение питания 100 – 240 В (автовыбор), 50/60 Гц
  • Чатота питающей сети 50/60 Гц - при напряжении питания от 100 до 240 В;
  • 400 Гц - при напряжении питания от 100 до 120 В
  • Потребляемая мощность Не более 35 Вт
  • Рабочая температура 5…45°С
  • ЖК-дисплей Сенсорный емкостной, диагональ 12,7 см, разрешение: 800 х 480 точек
  • Интерфейсы LAN, USB-Device, опциональный адаптер GPIB – USB
  • Память Встроенная (256 МБ)
  • Габаритные размеры 338 × 113 × 369 мм (ШхВхГ)
  • Масса не более 4,84 кг
