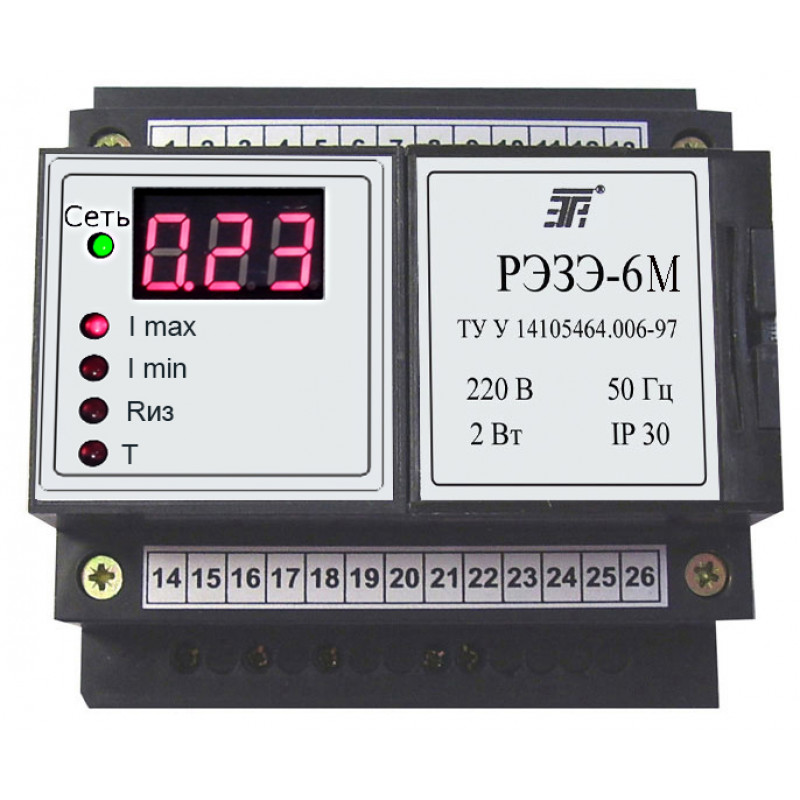

РЭЗЭ-6М

РЭЗЭ-6М предназначено для защиты трёхфазных асинхронных двигателей мощностью 0.55÷315 кВт путем блокирования пуска или отключения их при возникновении следующих аварийных режимов:

·         недопустимая перегрузка двигателя по току;

·         нештатное исчезновение нагрузки двигателя (например, «сухой ход» водяного насоса);

·         недостаточное сопротивление изоляции обмотки относительно корпуса двигателя в предпусковой период;

·         тепловая перегрузка двигателя, обусловленная ухудшением его охлаждения.

РЭЗЭ-6М имеет дополнительные функции:

·

o    индикация тока двигателя или температуры его корпуса;

o    выдача выходных сигналов для индикации наличия перегрузки по току, блокирования пуска или аварийного отключения двигателя с помощью удалённого светодиода.

РЭЗЭ-6М функционирует совместно с магнитным пускателем (контактором), а также с датчиками тока (2 шт.) и температуры.

Принцип работы:

— основан на обработке сигналов от датчиков тока и температуры. При превышении одним из сигналов заданной уставки срабатывает промежуточное реле в цепи питания катушки пускателя (контактора), отключает его и, соответственно, двигатель.
