ИДВИ-05

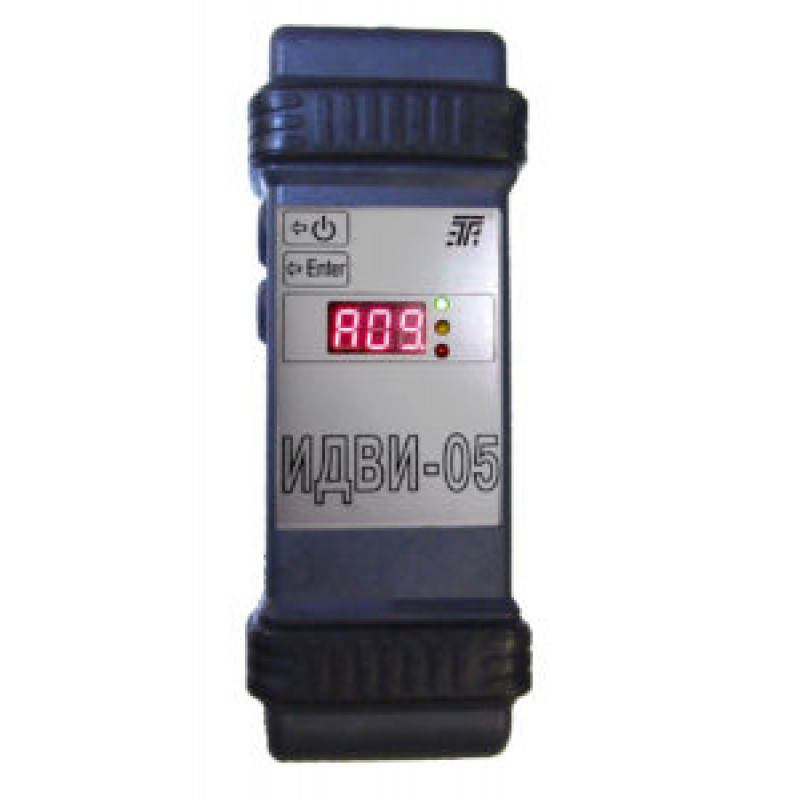

ИДВИ-05 — это портативный прибор, предназначенный для контроля обмоток электрических машин.
ИДВИ-05 — обеспечивает проверки:

·         трехфазных обмоток на наличие межвитковых замыканий, обрыва фазы и на правильность соединения фаз;

·         износа межвитковой изоляции трехфазных всыпных обмоток;

·         катушек обмоток, уложенных в пазы, и полюсных катушек на наличие межвитковых замыканий;

·         короткозамкнутых роторов на наличие обрывов стержней;

·         состояния изоляции обмоток относительно корпуса машины и между обмотками.

ИДВИ-05 позволяет выявить дефекты трехфазной обмотки машины напряжением до 1000 В в сборе, дефекты обмоток разобранной машины напряжением до 1000 В (кроме обмоток с уравнительными соединениями), а также дефекты обмоток короткозамкнутых роторов.

Принцип работы:

— при проверках трехфазных обмоток на наличие межвитковых замыканий, обрыва фазы и на правильность соединения фаз, полюсных катушек на наличие межвитковых замыканий и износа межвитковой изоляции трехфазных всыпных обмоток сравниваются интегральные оценки затухающих колебательных импульсов испытательного напряжения, генерируемых при разряде конденсатора на зажимах фаз (катушек);
— при проверке катушек, уложенных в пазы, индуктируется импульсная ЭДС в проверяемой катушке амплитудой 1 В/виток. В случае наличия в последней КЗ витков происходит регистрация импульса магнитной индукции поля, создаваемого током короткого замыкания, протекающим по ним;
— при проверке короткозамкнутых роторов на наличие обрывов стержней вручную производится один оборот ротора со скоростью примерно 1 об/мин и через интервалы времени 0,5 с определяются интегральные оценки затухающих колебательных импульсов испытательного напряжения, генерируемых при разряде конденсатора на зажимах одной из фаз статора асинхронного двигателя при различных положениях ротора относительно статора;
— при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками подается на обмотку напряжение постоянного тока, определяется сопротивление изоляции и сравнивается с пороговым значением (0,5 МОм).
