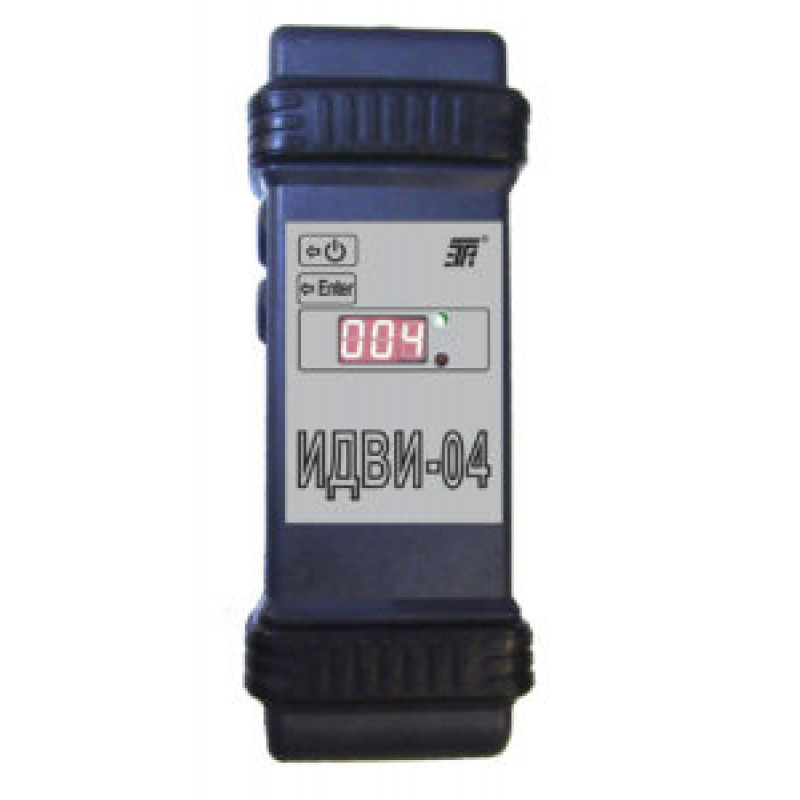

ИДВИ-04

ИДВИ-04 — это портативный прибор, предназначенный для контроля обмоток электрических машин.
ИДВИ-04 — обеспечивает проверки:

·         катушек обмоток, уложенных в пазы, на наличие межвитковых замыканий и механических повреждений межвитковой изоляции;

·         полюсных катушек на наличие межвитковых замыканий;

·         состояния изоляции обмоток относительно корпуса машины и между обмотками.

ИДВИ-04 позволяет выявить дефекты обмоток электрической машины напряжением до 1000 В (кроме обмоток с уравнительными соединениями). Минимальная длина пакета жестей проверяемой машины — 45 мм.

Принцип работы:

— при проверке состояния межвитковой изоляции и цепей катушек индуктируется импульсная ЭДС в проверяемой катушке. В случае наличия в последней КЗ витков происходит регистрация импульса магнитного поля от тока короткого замыкания, протекающего по ним;
— при проверке полюсных катушек на наличие межвитковых замыканий принцип работы индикатора базируется на сравнении интегральных оценок качества импульсов напряжения на катушках;
— при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками подается на обмотку напряжение постоянного тока, определяется сопротивление изоляции и сравнивается с пороговым значением (0.5 МОм).
