ИДО-07

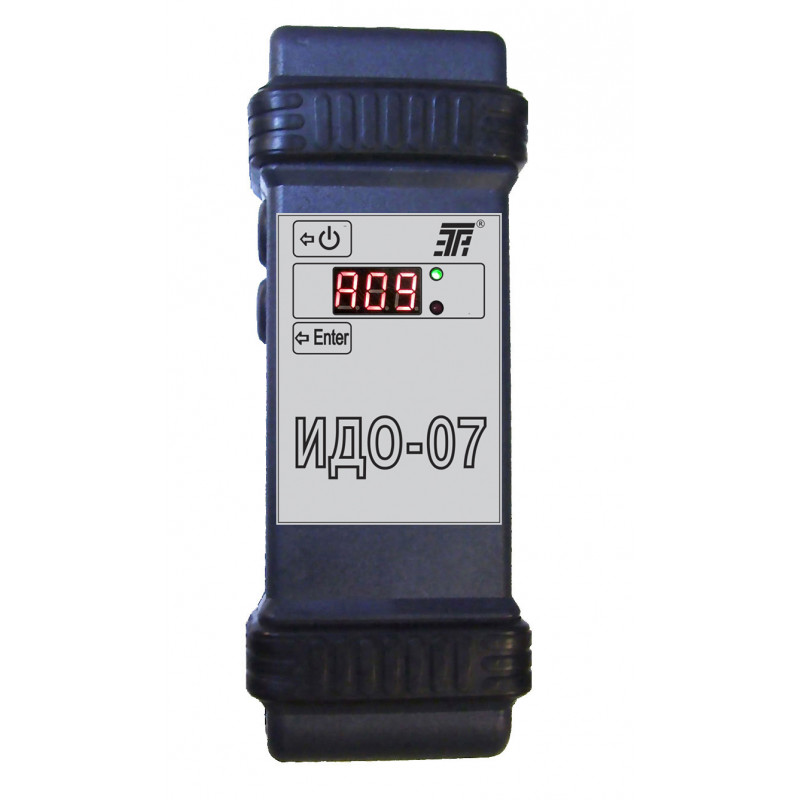

ИДО-07 — это портативный прибор, предназначенный для контроля обмоток электрических машин.
ИДО-07 — обеспечивает проверки:

·         трехфазных обмоток на наличие межвитковых замыканий, обрыва фазы и неправильного соединения фаз;

·         катушек обмоток, уложенных в пазы, на наличие межвитковых замыканий;

·         состояния изоляции обмоток относительно корпуса машины и между обмотками.

ИДО-07 позволяет выявить дефекты трехфазной обмотки машины напряжением до 1000 В в сборе, а также выявить дефекты распределённой обмотки статора или ротора разобранной машины напряжением до 1000 В (кроме обмоток с уравнительными соединениями).

Принцип работы:

— при проверках обмотки на наличие межвитковых замыканий, обрыва фазы и на правильность соединения фаз сравниваются полные сопротивления двух фаз обмотки при подаче на них переменного напряжения амплитудой до 10 В частотой до 10 кГц. При наличии дефектов полные сопротивления фаз обмотки и соответственно токи в них будут различными;
— при проверке катушек, уложенных в пазы, индуктируется импульсная ЭДС в проверяемой катушке амплитудой 1 В/виток. В случае наличия в последней КЗ витков происходит регистрация импульса магнитной индукции поля, создаваемого током короткого замыкания, протекающим по ним;
— при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками подается на обмотку напряжение постоянного тока, определяется сопротивление изоляции и сравнивается с пороговым значением (0.5 МОм).
