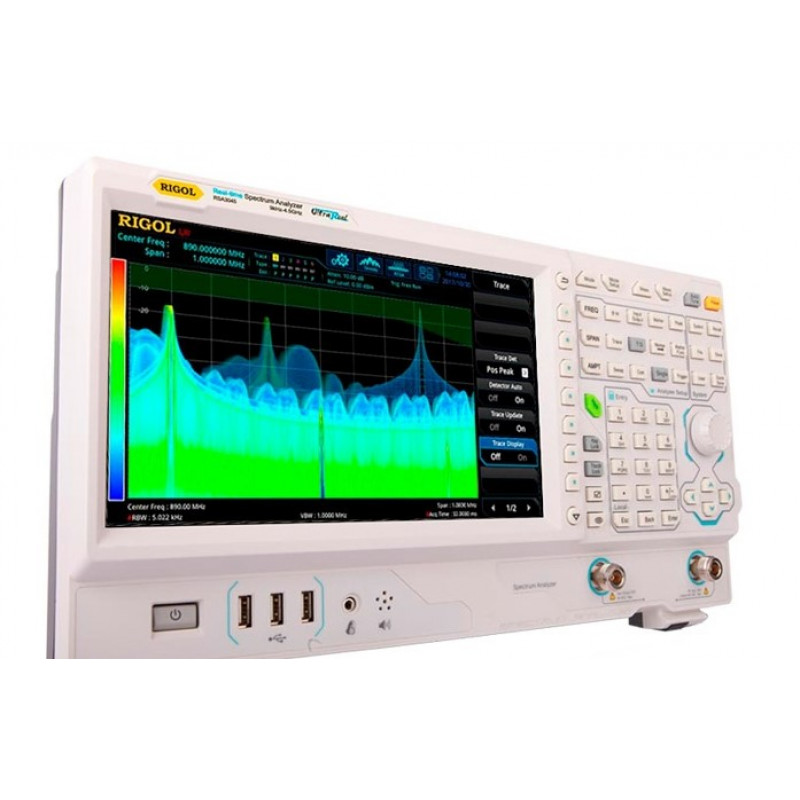

RSA3015E

RSA3015E
  • Производитель:
    RIGOL
Цену уточняйте
Есть в наличии
Гарантия

на всё 100%

Доставка

по всей России

Профессиональная

консультация

  • Частотный диапазон 9 кГц…1,5 ГГц
  • ИСТОЧНИК ОПОРНОЙ ЧАСТОТЫ
  • Опорная частота 10 МГц
  • Точность после калибровки стандартно <1 ppm
  • опция OCXO-C08 <0,1 ppm
  • Температурная стабильность источника опорной частоты (0~50 °C) стандартно <0,5 ppm
  • опция OCXO-C08 <0,005 ppm
  • Старение стандартно <1 ppm/год
  • опция OCXO-C08 <0,03 ppm/год
  • Режим стандартного анализатора спектра со свипированием (GPSA)
  • ЧАСТОТА
  • Маркер Разрешение ± полоса обзора / (количество точек развертки-1)
  • Погрешность ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
  • Счетчик частоты Разрешение 1 Гц
  • Погрешность ± (индицируемая частота × погрешность опорной частоты + разрешение счетчика)
  • Полоса обзора Диапазон Нулевая, 10 Гц...максимальная частота
  • Разрешение 2 Гц
  • Погрешность ± полоса обзора / (количество точек развертки-1)
  • Плотность фазовых шумов
  • (500 МГц, 20~30 °C) 1 кГц <-90 дБн/Гц
  • 10 кГц <-100 дБн/Гц; <-102 дБн/Гц (тип.)
  • 100 кГц <-100 дБн/Гц; <-102 дБн/Гц (тип.)
  • 1 МГц <-110 дБн/Гц; <-112 дБн/Гц (тип.)
  • Полоса пропускания Разрешение ПЧ RBW (-3 дБ) 10 Гц… 3 МГц, с шагом 1-3-10
  • Погрешность RBW <5%
  • Избирательность (60 дБ/3 дБ) <5:1
  • Разрешение видео VBW (-3 дБ) 1 Гц… 1 МГц,с шагом 1-3-10
  • Разрешение RBW (-6 дБ) с опцией RSA3000E-EMC 200 Гц, 9 кГц, 120 кГц, 1 МГц
  • АМПЛИТУДА
  • Измерение уровня (fц ≥ 10 МГц) Диапазон Уровень собственных шумов … +30 дБм
  • Максимальный уровень на входе Постоянное напряжение 50 В
  • Максимальный уровень CW RF Power +30 дБм (1 Вт), аттенюатор ≥40 дБ, предусилитель выкл.
  • - 10 дБм , аттенюатор =20 дБ, предусилитель вкл.
  • Максимальный опасный уровень CW RF Power +33 дБм (2 Вт)
  • Средний уровень шумов (типично)
  • 0 дБ аттенюатор, усреднение ≥50, нормализован к 1 Гц без предусилителя
  • 9 кГц...100 кГц <-120 дБм (тип.)
  • 100 кГц...20 МГц <-135 дБм, <-140 дБм (тип.)
  • 20 МГц…1,5 ГГц <-138 дБм, <-141 дБм (тип.)
  • с предусилителем (опция RSA3000E-PA)
  • 100 кГц...20 МГц <-152 дБм, <-160 дБм (тип.)
  • 20 МГц…1,5 ГГц <-158 дБм, <-161 дБм (тип.)
  • Частотный отклик
  • (аттенюатор = 10 дБ, отн. 50 МГц) без предусилителя
  • 100 кГц…1,5 ГГц <0,7 дБ; <0,5 дБ (тип.)
  • с предусилителем (опция RSA3000E-PA)
  • 100 кГц…1,5 ГГц <1,0 дБ; <0,5 дБ (тип.)
  • Отображение уровня Логарифмическая шкала 1 дБ…200 дБ
  • Линейная шкала 0 до опорного уровня
  • Количество точек 801
  • Количество графиков 6
  • Тип детектора обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый (опция RSA3000E-EMC)
  • Операции над графиками непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
  • Единицы измерения дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
  • Аттенюатор Диапазон ослабления 0…50 дБ, с шагом 1 дБ
  • Погрешность переключения (fц=50 МГц, отн. 10 дБ, предусилит. выкл) <0,3 дБ
  • Абсолютная амплитудная погрешность
  • (центральная частота = 50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 °C…30 °C) <0,3 дБ
  • Установка опорного уровня Логарифмическая шкала -170 дБм…+30 дБм с шагом 0,01 дБ
  • Линейная шкала 707 пВ...7,07 В; 0,11% разрешение
  • Погрешность измерения уровня (достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота >10 МГц, 20 °C to 30 °C) 1,0 дБ
  • Погрешность переключения RBW 1 Гц...1 МГц <0,1 дБ
  • 3 МГц, 10 МГц <0,3 дБ
  • Предусилитель (опция RSA3000E-PA) Частотный диапазон 100 кГц…1,5 ГГц
  • Усиление 20 дБ
  • КСВН (аттенюатор ≥10 дБ, предусилитель выкл.) <1,6 дБ
  • Гармонические искажения 2-го порядка
  • (центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ) SHI : +45 дБм
  • Интермодуляционные искажения 3-го порядка
  • (центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ) TOI: +10 дБм , типично +15 дБм
  • Комбинационные искажения <-60 дБн
  • Собственные комбинационные помехи (вх. терминатор 50 Ом, аттенюатор = 0 дБ) <-90 дБм, <-100 дБм, типично
  • РАЗВЕРТКА
  • Время развертки Нулевой обзор 1 мкс…4000 с
  • Полоса обзора ≥10 Гц 1 мс... 4000 с
  • Погрешность времени развертки Нулевой обзор 5%
  • Полоса обзора ≥10 Гц, RBW ≥1 кГц 5%
  • Тип запуска непрерывный, однократный
  • ЗАПУСК
  • Источник свободный, внешний 1, внешний 2, видео
  • Задержка Нулевой обзор 0...500 мс
  • Полоса обзора ≥10 Гц 0...500 мс
  • ТРЕКИНГ-ГЕНЕРАТОР (только для модели RSA3015E-TG)
  • Частотный диапазон 100 кГц...1,5 ГГц
  • Выходной уровень Диапазон -40 дБм...0 дБм
  • Разрешение 1 дБ
  • Нелинейность (отн. 50 МГц) ±3 дБ
  • Режим анализатора спектра реального времени (RTSA)
  • Основные параметры RTSA
  • Полоса анализа в реальном времени 10 МГц
  • Минимальная длительность для гарантированного захвата сигналов 100% POI 9,3 мкс
  • Минимальная длительность для гарантированного захвата сигналов 100% POI с разными RBW, мкс
  • (максимальная полоса обзора, окно Kaise) Полоса обзора RBW1 RBW2 RBW3 RBW4 RBW5 RBW6
  • 10 МГц 86,8 46,8 26,8 16,8 11,8 9,30
  • 1 МГц 807 407 207 107 56,3 31,3
  • Тип детектора выборка, положительный пиковый, отрицательный пиковый, среднее
  • Количество графиков 6
  • Тип окна Hanning, Blackman-Harris, Rectangular, Flattop, Kaiser, Gaussian
  • Разрешение (для окна Kaiser) обеспечивает 6 RBW для каждого окна, кроме прямоугольного
  • Полоса обзора Минимальный диапазон / Максимальный диапазон
  • 10 МГц 25,1 кГц / 804 кГц
  • 1 МГц 2,51 кГц / 80,4 кГц
  • 100 КГц 251 Гц / 8,04 кГц
  • Максимальная частота дискретизации 12,8 Мвыб/сек
  • Скорость БПФ (FFT) 146484 FFT/сек
  • Количество маркеров 8
  • Разрешение по амплитуде 0,01 дБ
  • Количество точек по частоте 801
  • Время захвата (максимальная дискретизация) >32 мс
  • Амплитуда Неравномерность АЧХ <0,5 дБ
  • SFDR <-50 дБн
  • Режим Density (Спектральная плотность)
  • Диапазон плотности 0...100% с шагом 0,1%
  • Минимальная полоса обзора 5 кГц
  • Персистенция 32 мс...10 с
  • Режим Spectrogram (Спектрограмма)
  • Глубина памяти 8192 точки
  • Динамический диапазон (охват. Bitmap) 200 дБ
  • Режим PvT (Распределение мощности во времени)
  • Минимальное время захвата 187,917 мкс
  • Максимальное время захвата 40 с
  • Источник запуска внешний запуск, внешний 1, внешний 2, мощность, по частотной маске FMT
  • Запуск по частотной маске FMT
  • Диаграмма запуска спектральная плотность, спектрограмма, обычная, PVT
  • Разрешение запуска 0,5 дБ
  • Критерии запуска входит, выходит, внутри, снаружи, входит-выходит, выходит-входит
  • ВХОДЫ / ВЫХОДЫ
  • Разъемы на передней панели RF вход (ВЧ вход) Разъем N-типа (female)
  • Импеданс 50 Ом
  • Вход / Выход источника опорного сигнала Внутренний источник Частота 10 МГц
  • Выходной уровень +3 дБм…+10 дБм, +7 дБм (тип.)
  • Разъем BNC-тип (female)
  • Импеданс 50 Ом
  • Внешний источник Частота 10 МГц±5 ppm
  • Входной уровень 0 дБм…+10 дБм
  • Разъем BNC-тип (female)
  • Импеданс 50 Ом
  • Вход / Выход внешнего запуска Вход внешнего запуска 1 Разъем BNC-тип (female)
  • Импеданс ≥1 кОм
  • Уровень запуска: 5 В TTL уровень
  • Вход внешнего запуска 2 /
  • Выход синхронизации Разъем BNC-тип (female)
  • Импеданс ≥1 кОм (вход внешнего запуска 2)
  • Импеданс 50 Ом (выход синхронизации)
  • Уровень запуска: 5 В TTL уровень
  • Другие разъемы IF выход (выход ПЧ) Частота 430 МГц±20 МГц
  • Разъем SMB (male)
  • Импеданс 50 Ом
  • Интерфейсы USB Host (4 порта) Разъем A-plug
  • Версия 2.0
  • USB Device Разъем B-plug
  • Версия 2.0
  • LAN Разъем 100/1000Base, RJ-45
  • Протокол LXI Core 2011 Device
  • HDMI Разъем A-plug
  • Протокол HDMI 1.4b
  • ОБЩИЕ ДАННЫЕ
  • Дисплей Тип Емкостной мультитач
  • Разрешение 1024 х 600 пикселей
  • Размер 10,1"
  • Количество цветов 24 бит
  • Поддержка принтера Сетевой принтер
  • Память Внутренняя 512 Мб
  • Внешняя USB-флэш накопитель
  • Питание Напряжение AC 100 В… 240 В
  • Частота 45 Гц… 440 Гц
  • Потребляемая мощность 55 Вт (тип.), максимально 90 Вт (со всеми опциями)
  • Рабочая температура 0…50 °C
